19,05 €
Disponible immédiatement

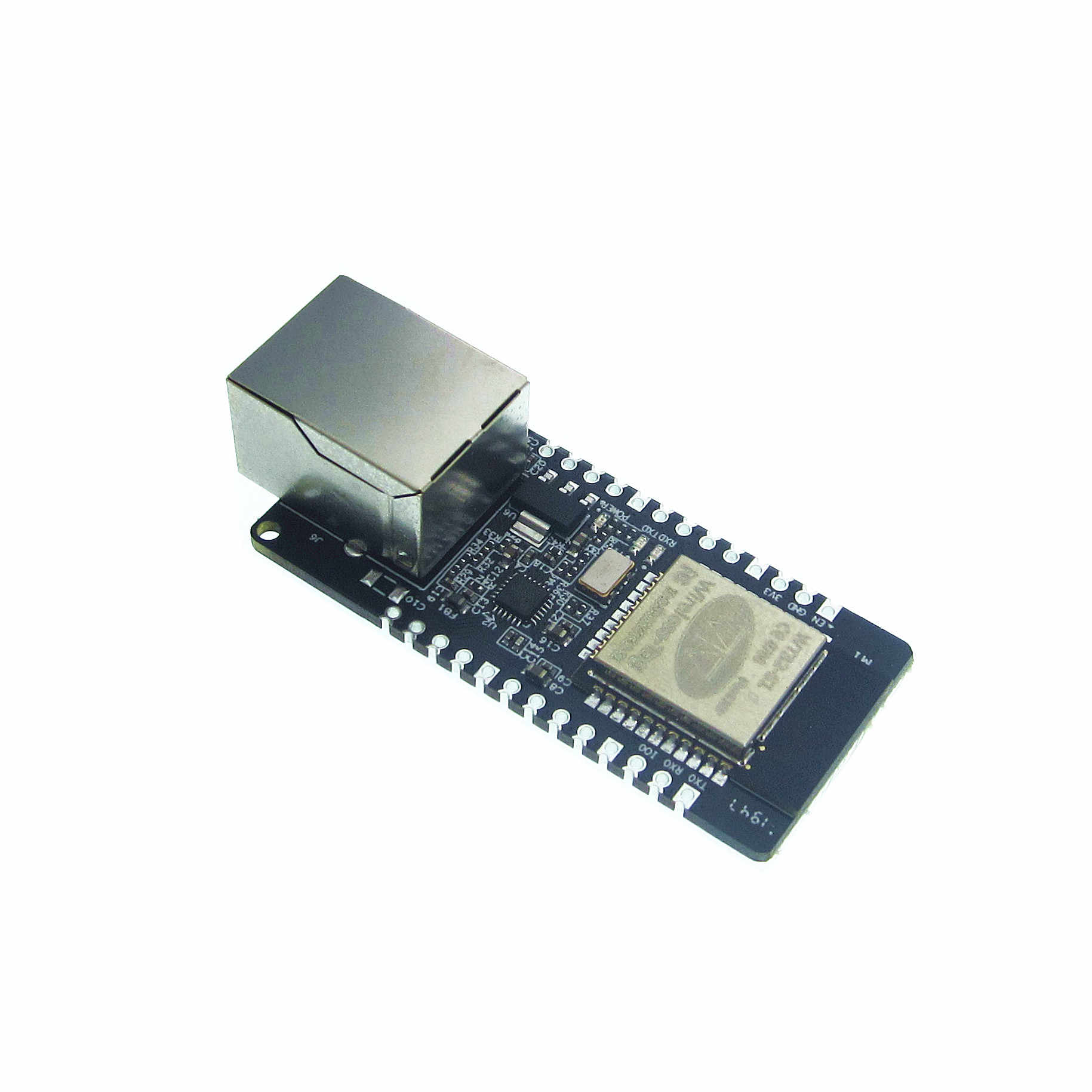

Le WT32-ETH01 est un module Ethernet intégré avec interface série. Il est basé sur le microcontrôleur ESP32 WT32-S1 et intègre une pile de protocoles TCP/IP optimisée, vous permettant d'ajouter facilement des fonctionnalités réseau à vos projets DIY.
Les puces ESP-32 disposent d'une interface Wi-Fi Dual-Mode 2,4 GHz et Bluetooth intégrée, offrant une haute performance en fréquence, une grande stabilité, une polyvalence et une très faible consommation d'énergie.
La carte peut être équipée de barrettes à broches et insérée sur une plaque d'essai, ou les broches peuvent être directement soudées ou câblées.
Détails
- 802.11 b/g/n/e/i (802.11n, jusqu'à 150 Mbps)
- Aggregation A-MPDU et A-MSDU, support de l'intervalle de garde de 0,4 µs
- Plage de fréquences de 2,4 à 2,5 GHz
- Bluetooth v4.2 BR/EDR et norme BLE
- Récepteur NZIF avec sensibilité de -97 dBm
- Connexion réseau : RJ45, 10/100 Mbps
- Débit en série : 80~5000000
- Flash embarqué : 32 Mbit
- Consommation de courant : 80 mA
- Tension d'alimentation : 3V / 5V
- Courant de fonctionnement (min.) : 500 mA
- Température de fonctionnement : -40°C à +85°C
Contenu de la livraison
- 1x carte de développement WT32-ETH01 ESP32 avec broches soudées
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Type de produit: | Carte de développement |
|---|
S'inscrire
4 Évaluations
28 février 2026 06:34
Flashing du logiciel
Je ne suis pas vraiment expert dans le domaine, mais il m'a fallu plus de 3 heures pour flasher mon logiciel via TTL. Soit l'étiquetage sur la carte est incorrect, soit le câble Waveshare est tout simplement mal conçu, soit un composant parle d'entrée tandis qu'un autre parle de sortie.
Au cas où quelqu'un ne parviendrait pas non plus à flasher son logiciel, voici un petit conseil :
J'ai dû inverser RX0 et TX0. Selon l'étiquetage, la broche RX0 devait aller sur RX0 du TTL et la broche TX0 sur TX0 du TTL, mais cela était (du moins dans mon cas) incorrect.
J'ai utilisé un adaptateur USB vers TTL de Waveshare, qui a pourtant d'excellentes évaluations et est livré avec un morceau de câble.
Bref, quelle qu'en soit la raison, après avoir inversé les ports TTL, tout a parfaitement fonctionné !
Texte original
Software Flashen
Bin nicht so ganz in der Materie drin, aber ich hab über 3 Stunden gebraucht, um meine Software via TTL drauf zu flashen. Entweder ist die Beschriftung am Board, oder Waveshare Kabel schlichtweg falsch, oder das eine Bauteil redet von in, während das andere von Out redet.
Für den Fall der Fälle dass es jemand auch nicht bewerkstelligen kann seine Software zu flashen ein kleiner Hinweis:
Ich musste RX0 und TX0 vertauschen. Laut Beschriftung ging PIN RX0 an TTL RX0 und PIN TX0 an TTL TX0 und das war (zumindest in meinem Fall) falsch.
Als USB to TTL Adapter hatte ich einen von Waveshare genutzt, der eigentlich super Bewertungen und auch nen Stück Kabel dran hat.
Na ja, jedenfalls - Woran auch immer es liegen mag, nach dem Vertauschen der TTL Ports, ging alles prima!
10 février 2023 12:34
Super.
Plutôt bien. Malheureusement, les Pins sont déjà soudés vers le haut.
Texte original
Super.
Ganz gut.
Leider sind die Pins schon nach oben angelötet
14 mars 2021 19:43
Exemple de code
J'ai écrit un exemple de code pour toutes mes différentes cartes ESP32 afin de vérifier les fonctionnalités de base. Maintenant, cela fonctionne également avec la wt32-eth01. https://github.com/thorsten-l/ESP32-Arduino-Info
Trouvez les définitions des Pins dans variants/wt32-eth01/pins_arduino.h
définitions de la carte dans boards/wt32-eth01.json
code d'initialisation lib/App/App.cpp ligne 207 et suivantes.
Il s'agit d'un projet PlatformIO.
Cela peut peut-être aider ;-)
Texte original
Sample Code
I've written a sample code for all my different esp32 boards, to check the basic functionalities. Now it works with the wt32-eth01 also. https://github.com/thorsten-l/ESP32-Arduino-Info
find pin definitions in variants/wt32-eth01/pins_arduino.h
board definitions in boards/wt32-eth01.json
init code lib/App/App.cpp line 207 ff.
This is a PlatformIO project.
May be this can help ;-)
9 février 2021 15:05
Assez bien
Malheureusement, les Pins sont déjà soudés vers le haut, ce qui empêche de les utiliser dans d'autres montages comme des cartes Perfboard ou des plaques d'essai sans devoir désouder les Pins de manière fastidieuse.
Justement parce qu'il ne s'agit pas des composants habituels comme un LDO et un USB-UART, il doit être intégré quelque part, ce qui est assez difficile avec les Pins orientés vers le haut.
Sinon, assez bien.
Texte original
Ganz gut
Leider sind die Pins schon nach oben angelötet, kann so nicht in anderen Aufbauten Perfboard/Steckbrett benutzt werden, ohne umständlich Pins wieder auszulöten.
Gerade weil es nicht die üblichen bestandteile wie LDO & USB-UArt , musst es irgendwo eingebaut werden, mit Pins nach oben ziehmlich schwer.
Ansonsten ganz gut.
