| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
2,75 €
|
| Jusqu'à 19 |
2,55 €
-7,27 %
|
| A partir de 20 |
2,49 €
-9,45 %
|
Disponible immédiatement

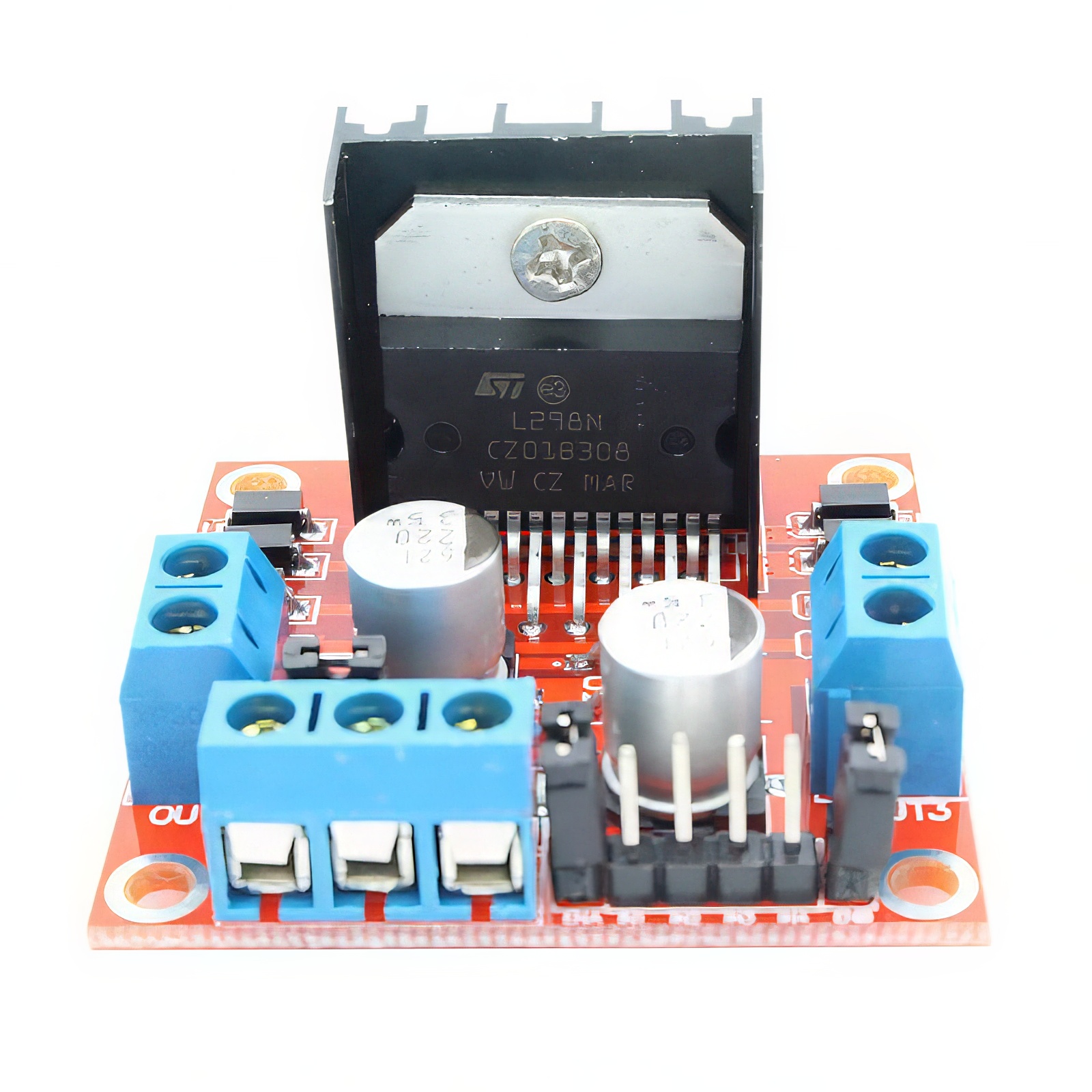

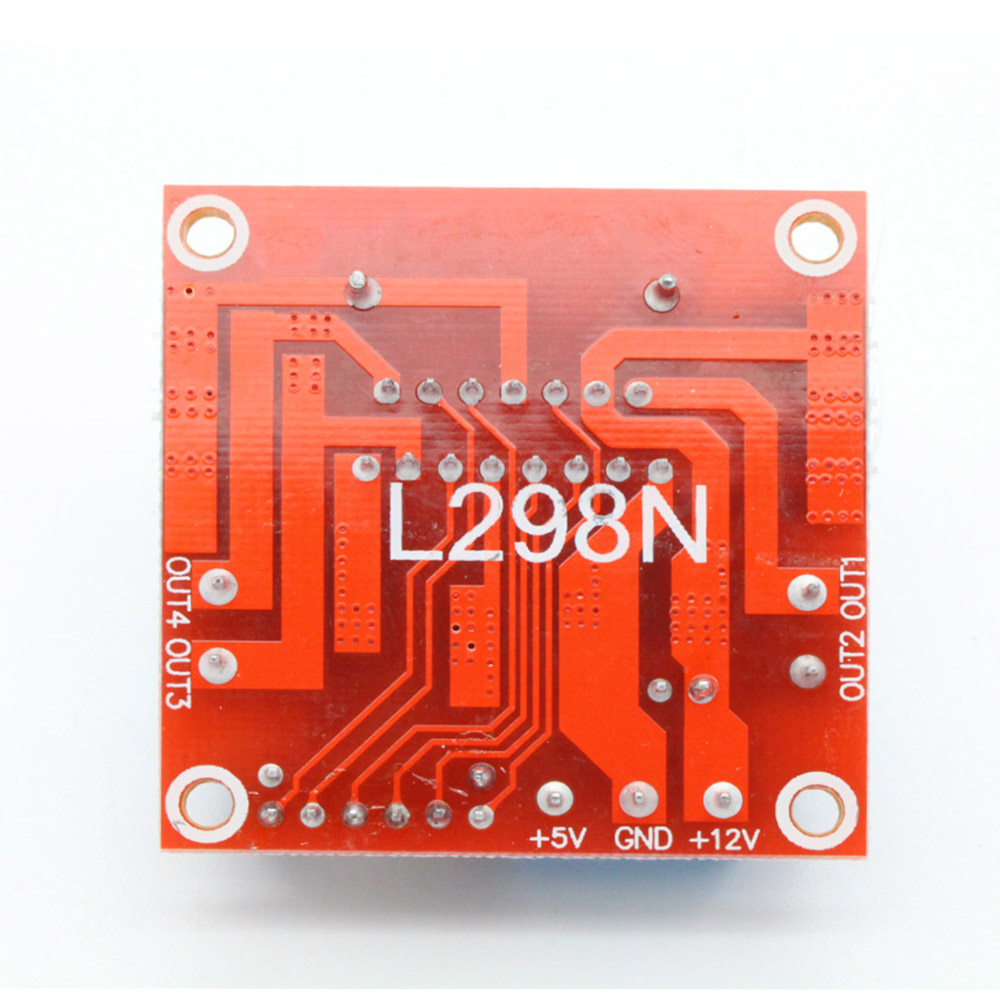

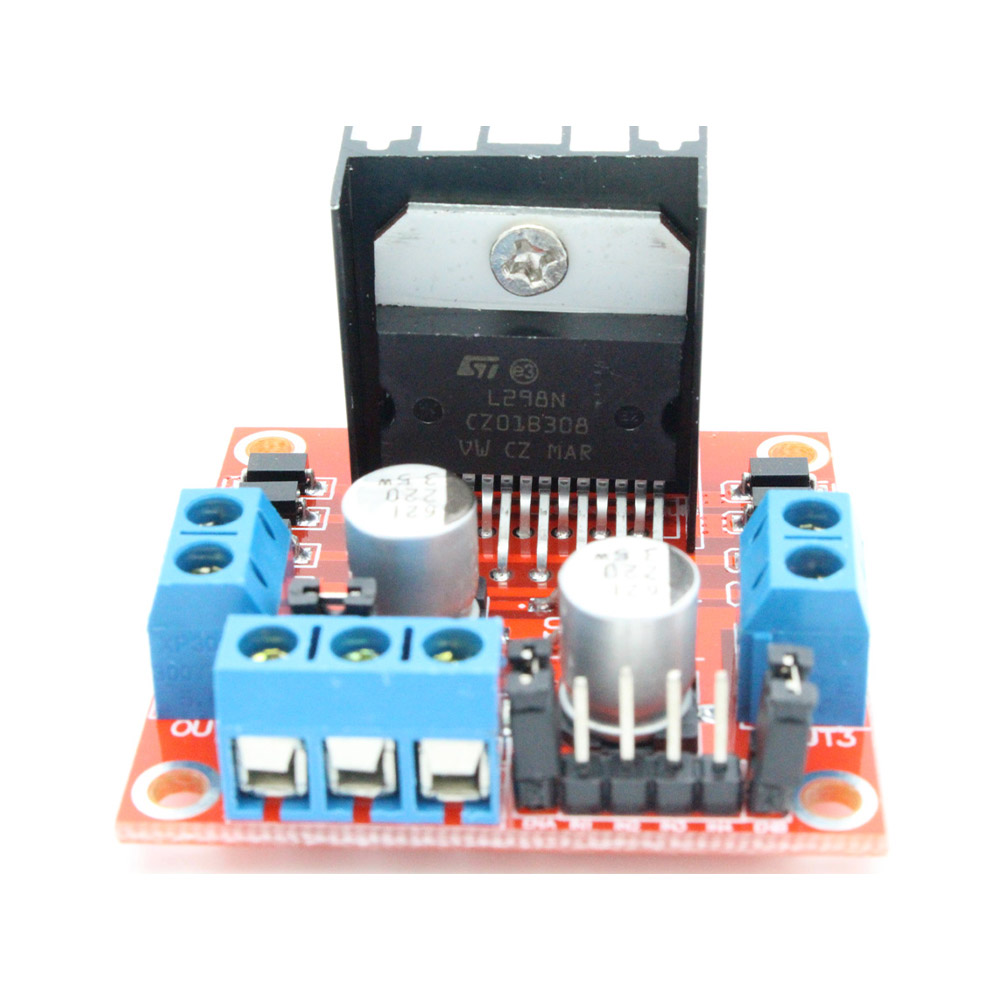

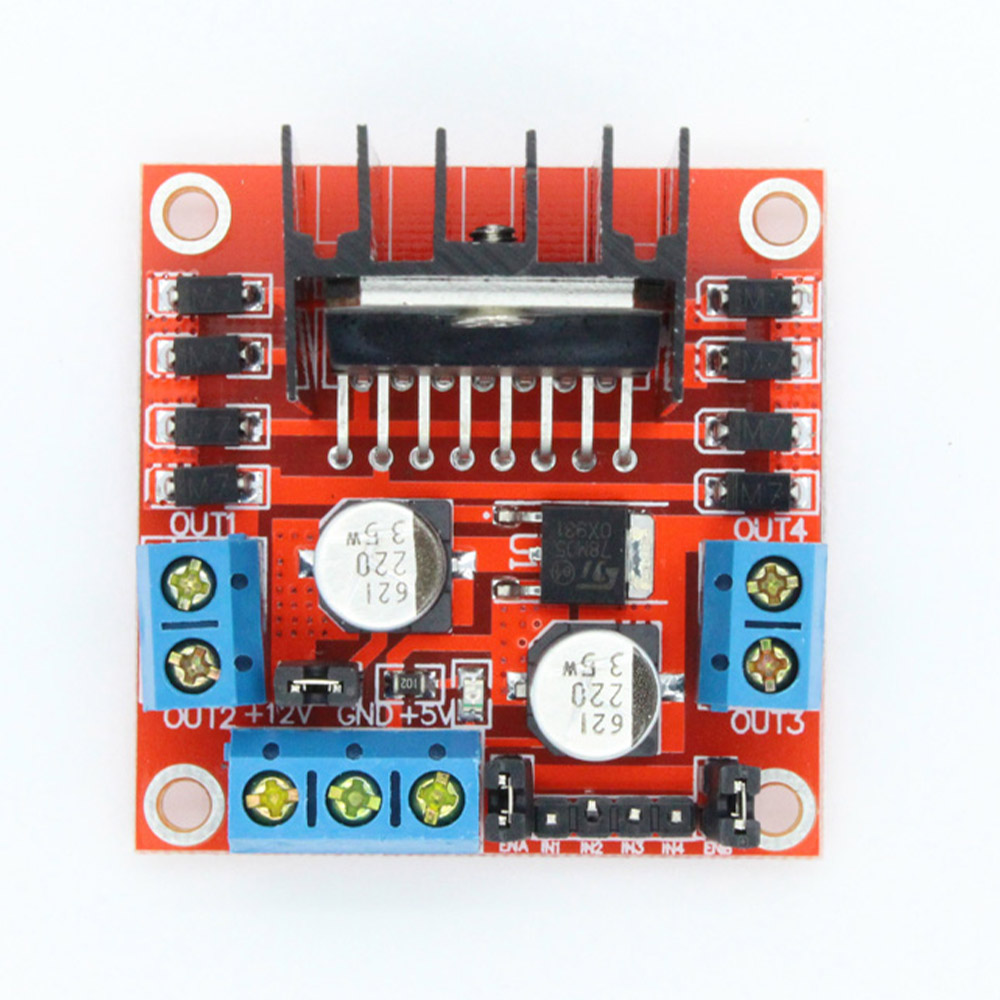

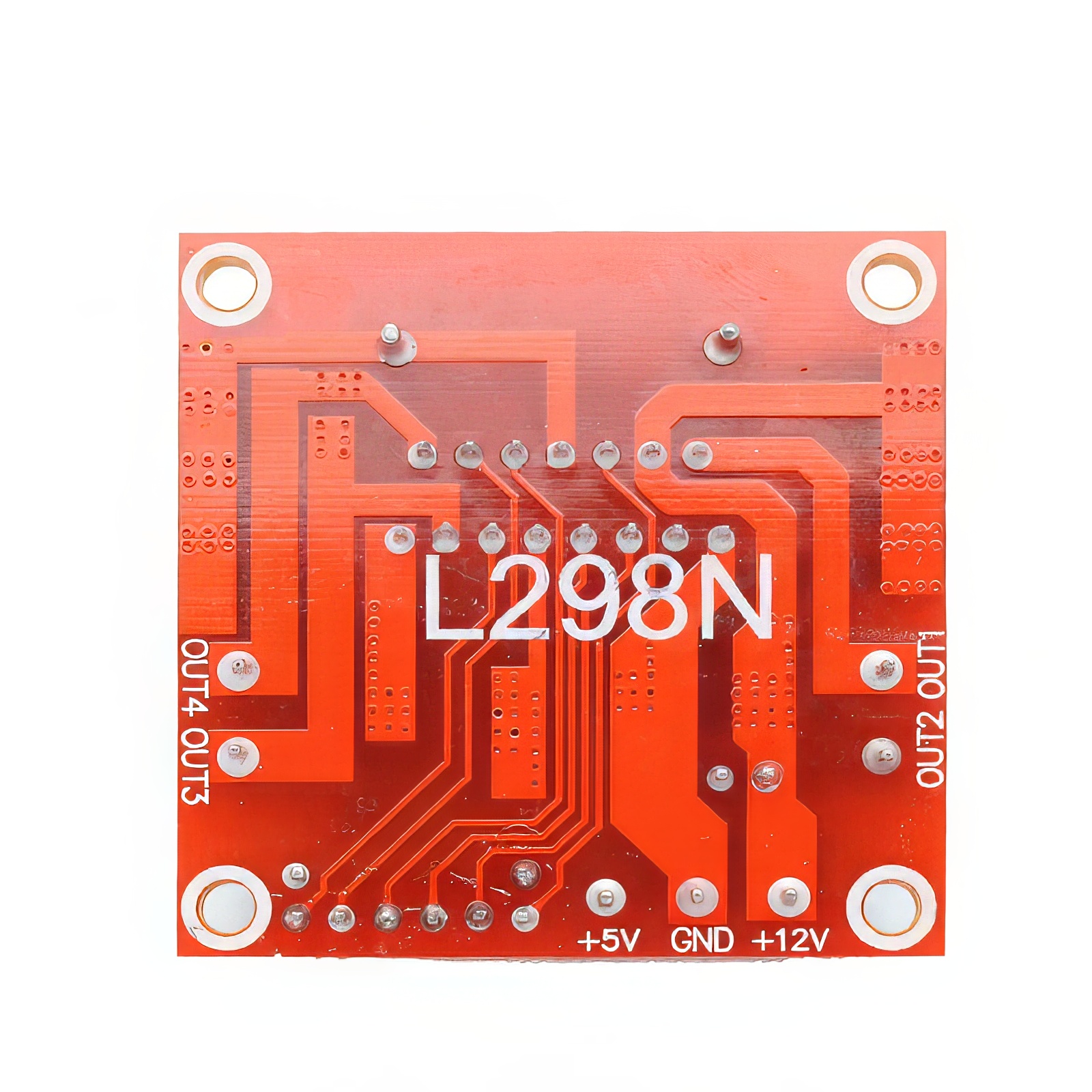

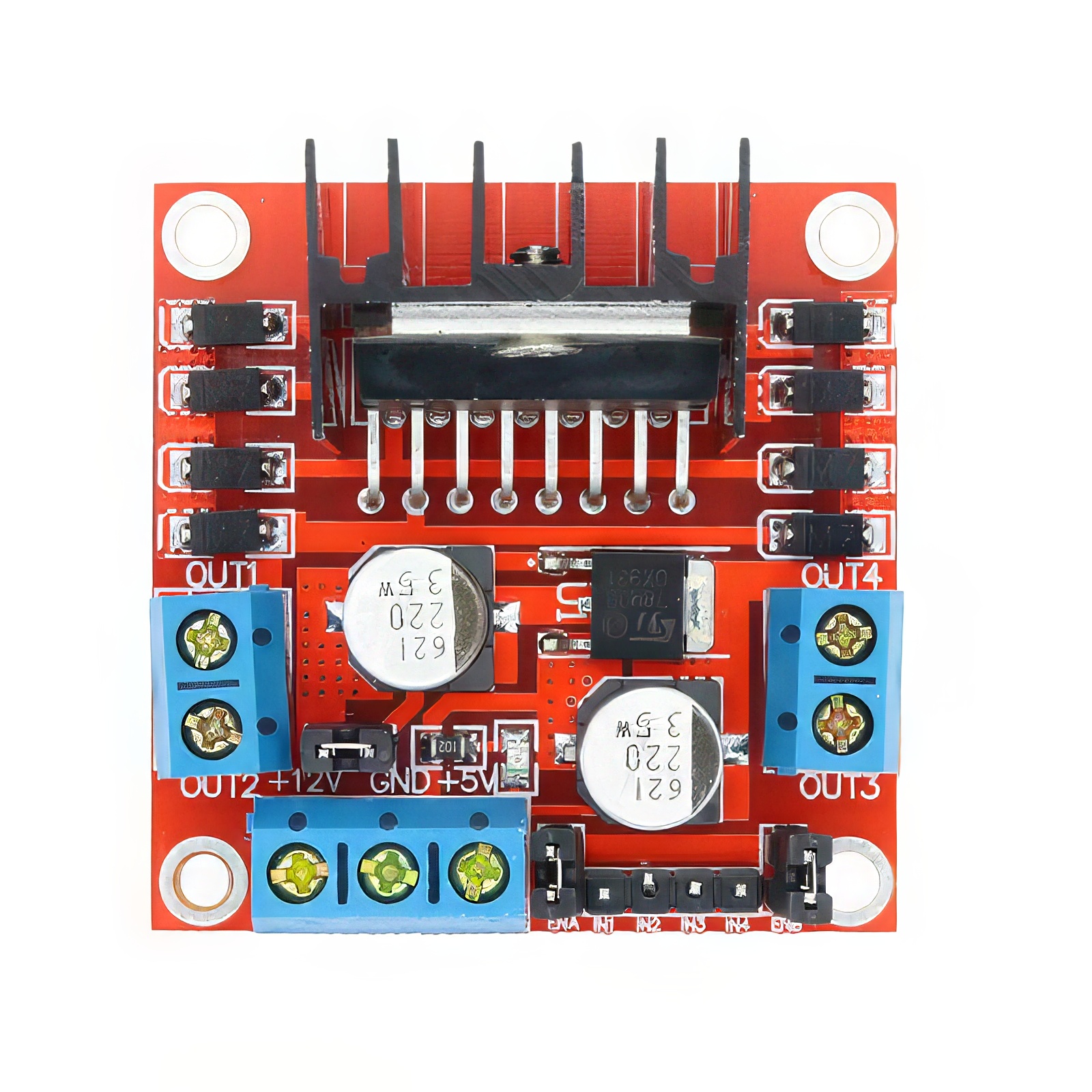

Étage de commande de moteur pas à pas basé sur la puce L298N avec grand dissipateur thermique
- L298N comme puce principale, produite par ST corporation.
- Faible génération de chaleur, excellente performance anti-interférences.
- Haute puissance jusqu'à 35 V, intensité élevée jusqu'à 3 A MAX et courant continu jusqu'à 2 A, puissance jusqu'à 25 W.
- Peut commander un moteur biphasé, un moteur quadriphasé ou 2 moteurs à courant continu.
- Régulateur de tension 78M05 intégré, reçoit le courant de la carte de commande, mais pour une consommation de courant supérieure à 12 V, vous devez utiliser une alimentation externe 5 V comme source de courant.
- Filtre à condensateurs haute performance, diode de protection contre les retours de courant, stable et fiable.
- Double pont en H
Remarque : Retirez le cavalier 12 V si l'alimentation dépasse 12 V. Cela active l'alimentation vers le convertisseur de tension 5 V intégré. La sortie 5 V est idéale pour, par exemple, alimenter un Arduino. La sortie 5 V n'est active que si le cavalier 12 V est en place.
Détails
- Double pont en H
- Puce : L298N (ST NOUVEAU)
- Tension logique : 5 V
- Tension du pilote : 5 V-35 V
- Courant logique : 0 mA-36 mA
- Courant du pilote : 2 A (MAX pont unique)
- Puissance maximale : 25 W
- Dimensions : 43 x 43 x 26 mm
Contenu de la livraison
- 1 x pilote de moteur L298N tel qu'illustré.
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Compatible avec: | Arduino, Raspberry Pi |
|---|---|
| Courant du driver: | 2A |
| Dimensions: | 43x43x26 mm |
| IC: | L298N |
| Logique courant: | 0-36mA |
| Puissance max.: | 25W |
| Tension de fonctionnement: | 5-35V |
S'inscrire
1 - 10 de 28 Évaluations
5 août 2025 23:19
Mais il faut noter que les entrées Enable ne fonctionnent pas avec un niveau de 5V ! Seulement avec un niveau entre 2,5-4V. Ainsi, le PWM (modulation de largeur d'impulsion) fonctionne également via ces En1 et En2
Fonctionne si l'on respecte ce qui est mentionné ci-dessus. (Bien sûr, on peut aussi appliquer un signal PWM sur In1 ou In3, etc. Cela fonctionne également. Mais cela ne correspond généralement plus au code du programme)
Texte original
Aber man muss beachten, dass die Enable-Eingänge nicht mit einem Pegel von 5V funktionieren! Sondern nur mit Pegel zwischen 2,5-4V. Damit funktioniert dann auch PWM (PulsBreitenModulation) über diese En1 und En2
Funktioniert, wenn oben genanntes beachtet wird. (Natürlich kann man auch ein PWM-Signal an In1 oder In3 usw. anlegen. Das geht dann auch. Stimmt aber meistens im Programm-Code nicht mehr)
10 juillet 2024 18:13
fait ce qu'il doit faire
...
Texte original
tut was es soll
...
17 avril 2024 08:02
La marchandise est bonne et la commande s'est parfaitement déroulée. Livraison à l'heure comme annoncé. Les prix sont vraiment bons. Dans l'ensemble, recommandable.
Texte original
Die Ware ist gut und die Bestellung hat hervorragend geklappt. Lieferung pünktlich wie angekündigt. Preise sind wirklich gut. Alles in allem empfehlenswert.
21 mars 2024 14:57
Installé et en fonctionnement
Livraison rapide et déjà installé :) !
Texte original
Eingebaut und in Betrieb
Schnelle Lieferung und schon eingebaut :)!
7 mars 2024 18:13
Livraison rapide
Contrôleur de moteur excellent | déjà installé.
Texte original
Schnell Lieferung
Top Motorsteuerung | schon eingebaut.
28 février 2024 07:23
Fonctionne comme prévu
...
Texte original
Funktioniert wie es soll
...
2 décembre 2023 16:50
Super
Imbattable à ce prix !
Cependant, maintenant en hiver, où tout fonctionne un peu moins bien, il semble que le pilote de moteur atteigne ses limites de charge électrique.
J'ai déjà lu dans d'autres avis des mentions concernant un pilote plus puissant.
Texte original
Super
Für diesen Preis unschlagbar!
Aber nun im Winter,wo alles etwas schwergängig läuft scheint der Motortreiber an seine Strombelastbarkeitsgrenze zu kommen.
Hinweis auf stärkeren Treiber in anderen Bewertungen bereits gelesen
20 novembre 2023 13:02
Fonctionne parfaitement
Fonctionne très bien avec une carte Arduino Nano pour la commande, mais je me suis trompé sur les 2A : mes moteurs consomment effectivement plus de courant, mais c'est de ma faute.
Texte original
Funktioniert einwandfrei
Klappt zusammen mit Arduino nano als Ansteuerung sehr gut, allerdings hatte ich mich mit den 2A verschätzt, meine Motoren nehmern doch deißutlich mehr Strom auf, aber meine Schuld
Notre commentaire : Mit aktiver Kühlung können die Motortreiber etwas mehr ab, als 2A. Aber für Motoren mit höherer Leistung würden wir zu dem hier raten: https://www.roboter-bausatz.de/p/dc-motortreiber-h-bruecke-bts7960-5-5v-bis-27v-43a-pwm
10 novembre 2023 22:57
Produit excellent, livraison très rapide
Merci beaucoup et à la prochaine commande.
Texte original
Prima Produkt, sehr schnelle Lieferung
Vielen Dank und bis zur nächsten Bestellung
15 octobre 2023 11:31
Super !
Produit excellent, fonctionne parfaitement...
Texte original
Top!
Top Produkt, funktioniert 1A...?
