| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
58,44 €
|
| Jusqu'à 19 |
57,01 €
-2,45 %
|
| A partir de 20 |
52,59 €
-10,01 %
|
Disponible immédiatement

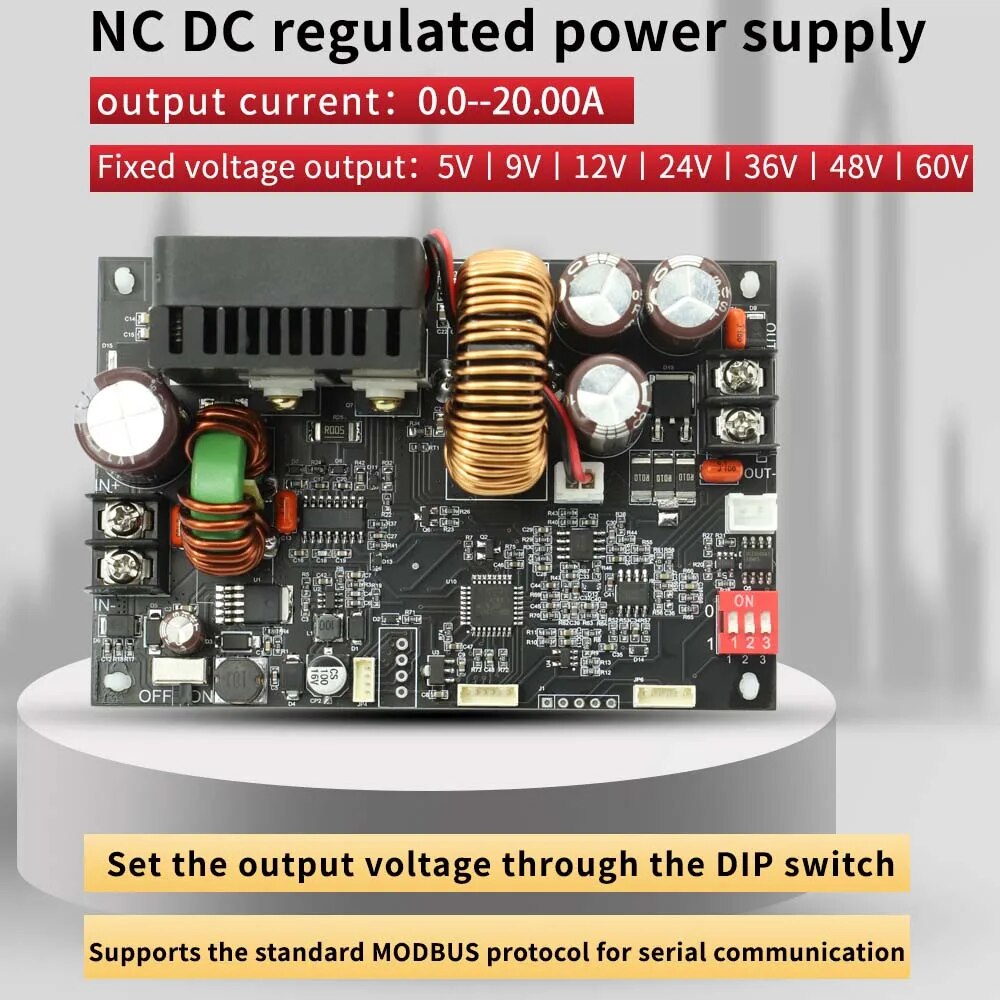

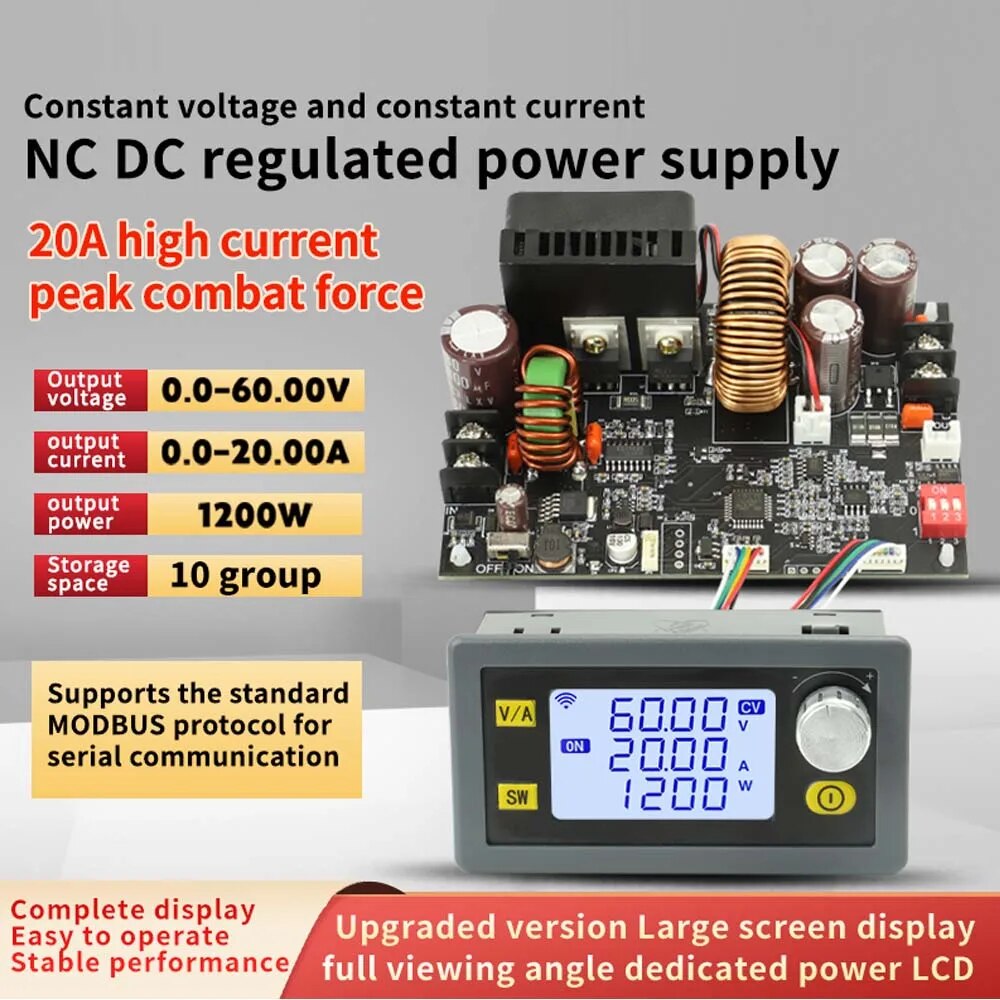

Plongez dans l'univers de la régulation précise de la tension avec notre régulateur de tension continue CNC XY6020L. Ce régulateur séduit par une alimentation en tension et en courant constante, spécialement conçue pour les applications CNC. Veuillez noter que le convertisseur de tension ne peut réguler la tension d'entrée que vers le bas – il n'est pas possible d'augmenter la tension de sortie au-delà de la tension d'entrée. Avec une tension de sortie de 0,0-60,00 V, un courant de sortie de 0,0-20,00 A et une puissance de 1200 W, il offre la solution parfaite pour des projets exigeants.
Écran LCD performant
L'écran LCD grand format affiche toutes les données pertinentes d'un seul coup d'œil, de la puissance (W) à la capacité (Ah), en passant par l'énergie (Wh) et le temps de fonctionnement (h). La manipulation est extrêmement simple et garantit une performance stable.

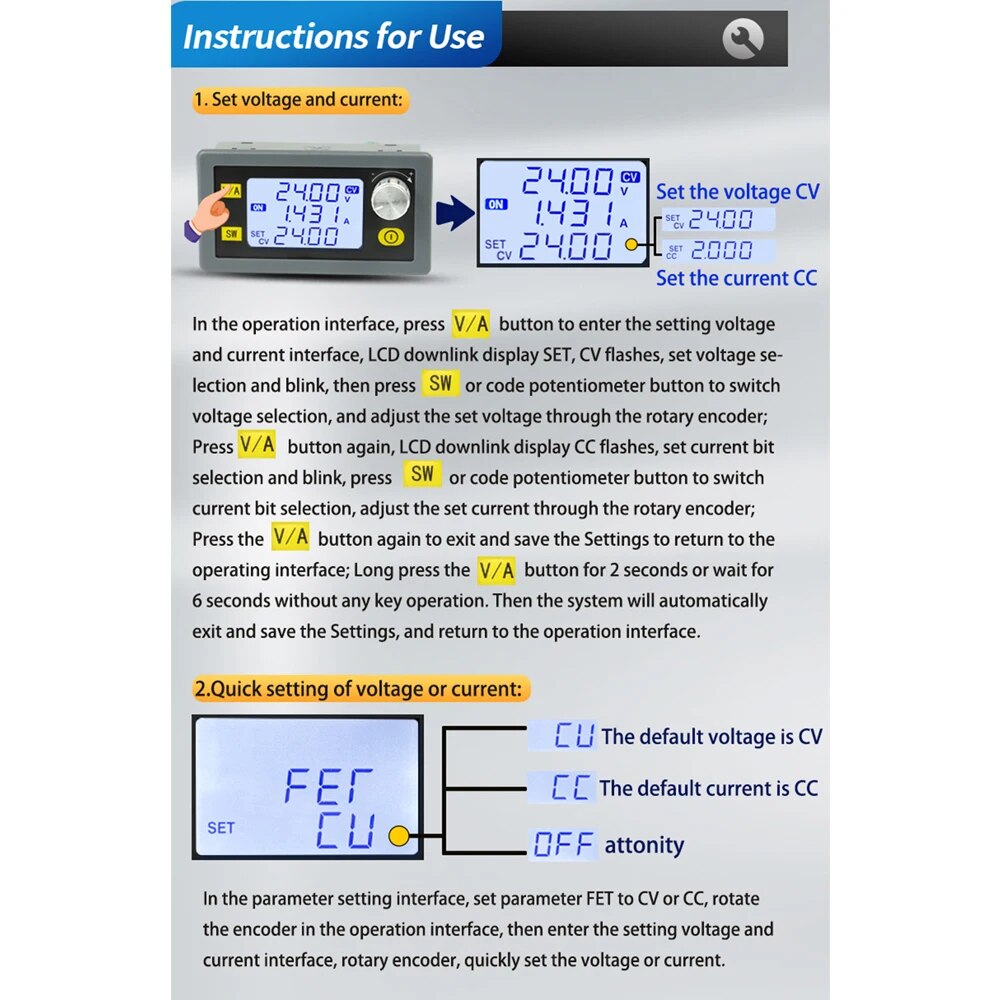

Utilisation intuitive

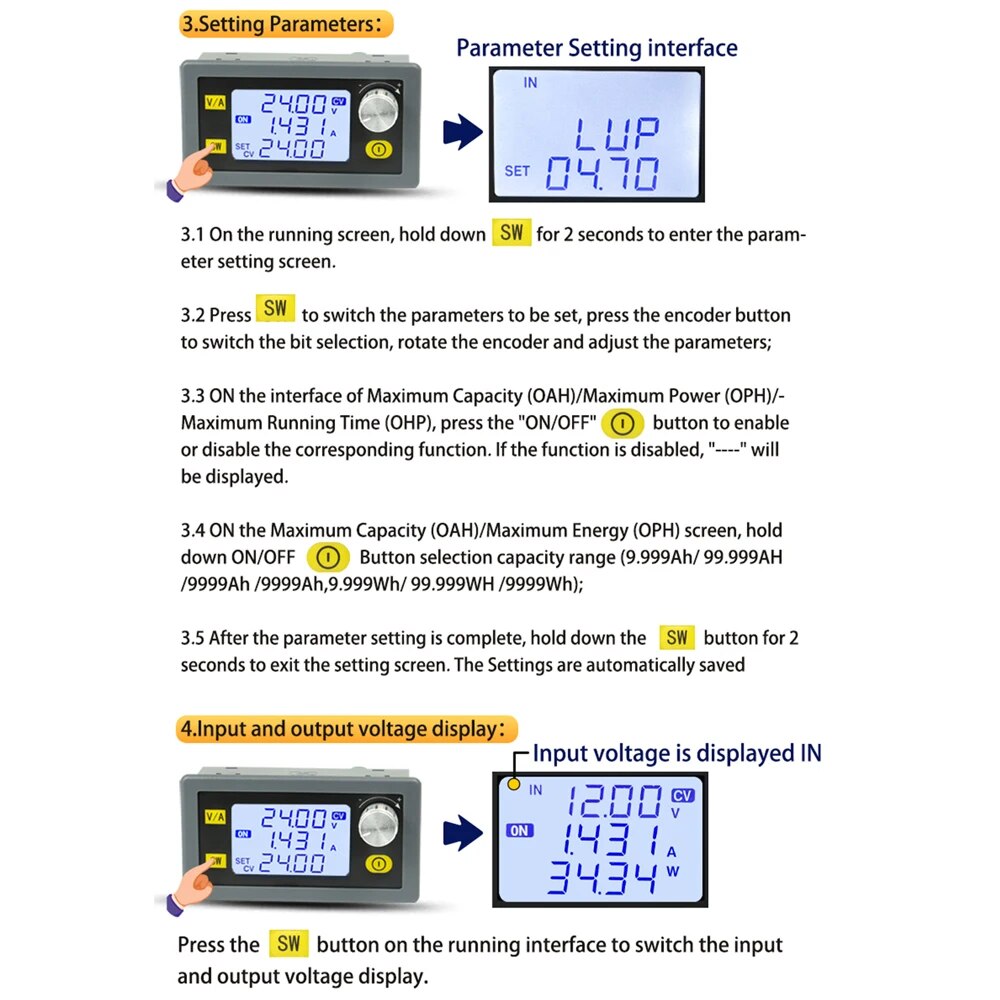

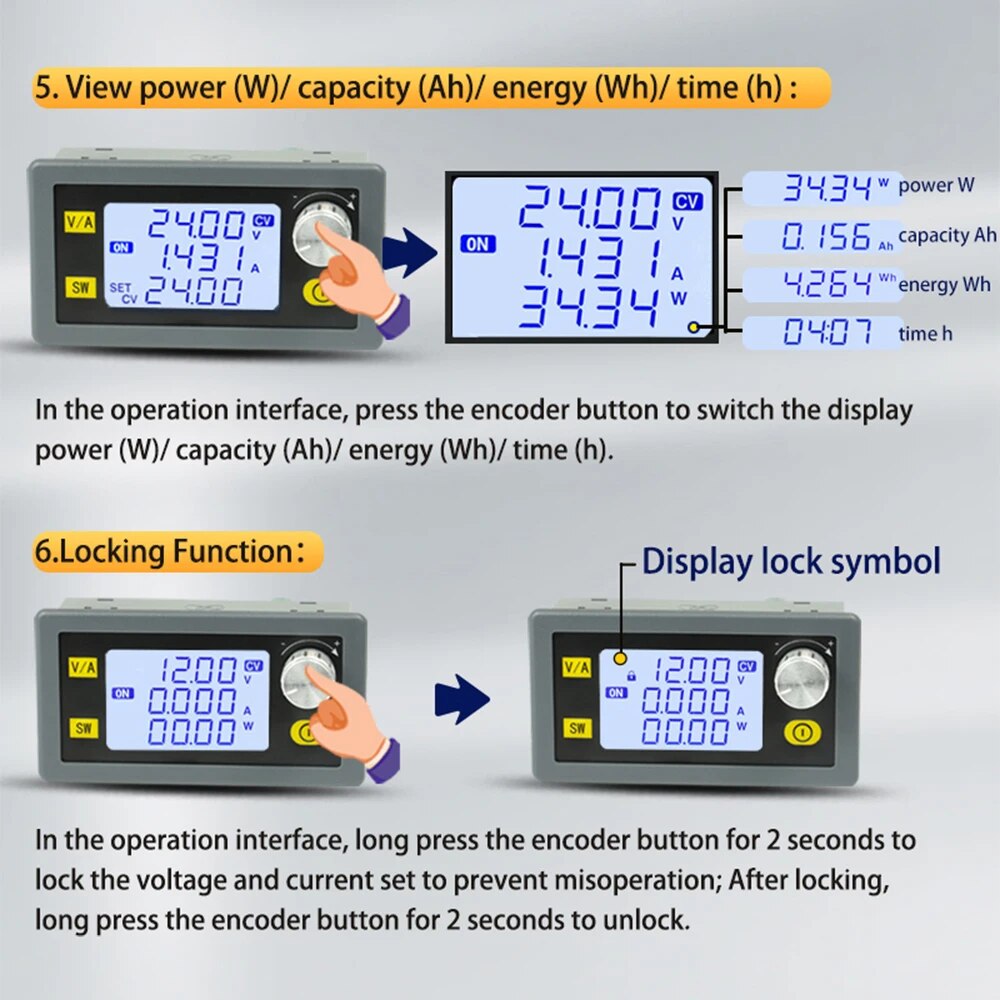

Une pression courte sur le bouton encodeur de l'interface affiche la puissance, la capacité, l'énergie et le temps. Une pression courte sur le bouton SW permet de basculer entre l'affichage de la tension d'entrée et de sortie. Évitez les modifications accidentelles des réglages en maintenant le bouton encodeur enfoncé pendant 2 secondes.

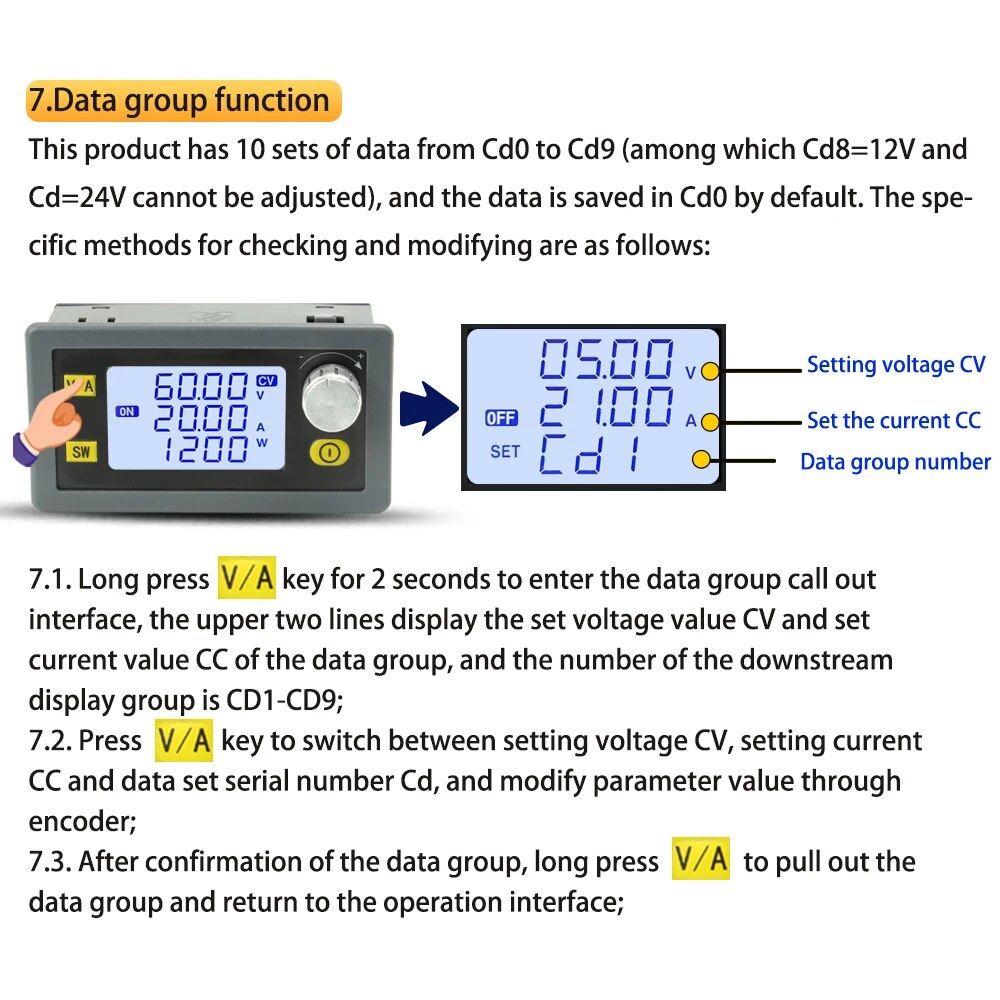

Fonction de mémoire polyvalente
Avec 10 groupes de données mémorisables de CD0 à CD9, le régulateur offre de nombreuses possibilités de stockage de données. Par défaut, les données sont enregistrées dans CD0, CD8 étant réservé à 12 V et CD9 à 24 V (non réglable).
Protocole MODBUS et protections multiples

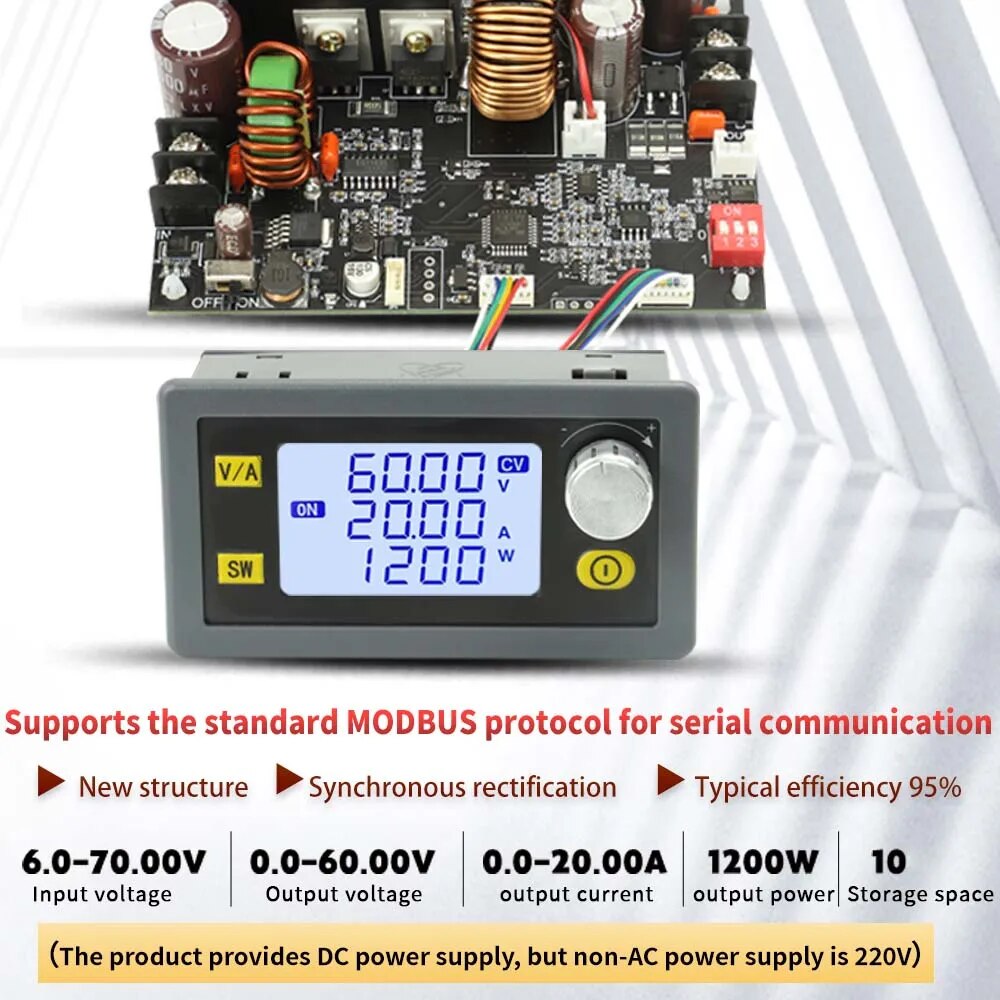

Prend en charge le protocole de communication série standard MODBUS et propose plusieurs mécanismes de protection, notamment la protection contre la surtension et la sous-tension, la protection contre les surintensités, la protection contre les surcharges, la protection contre la surcapacité, la protection contre le dépassement de temps, la protection contre la surchauffe et la protection externe contre la température.

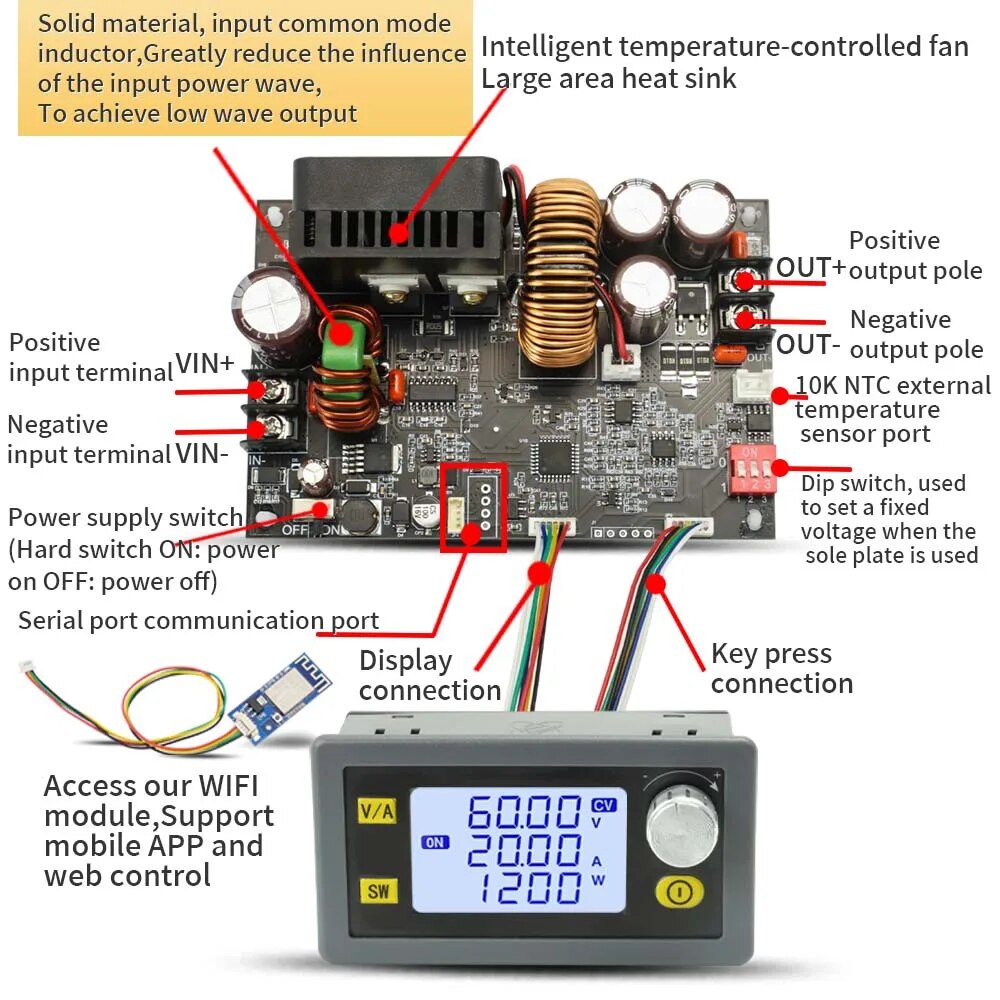

Plaque de base robuste
La plaque de base solide en matériau de haute qualité utilise un inducteur de mode commun pour l'alimentation d'entrée afin de réduire l'influence du nombre d'ondes d'entrée. La régulation intelligente de la température et le dissipateur thermique de grande surface assurent une dissipation efficace de la chaleur.

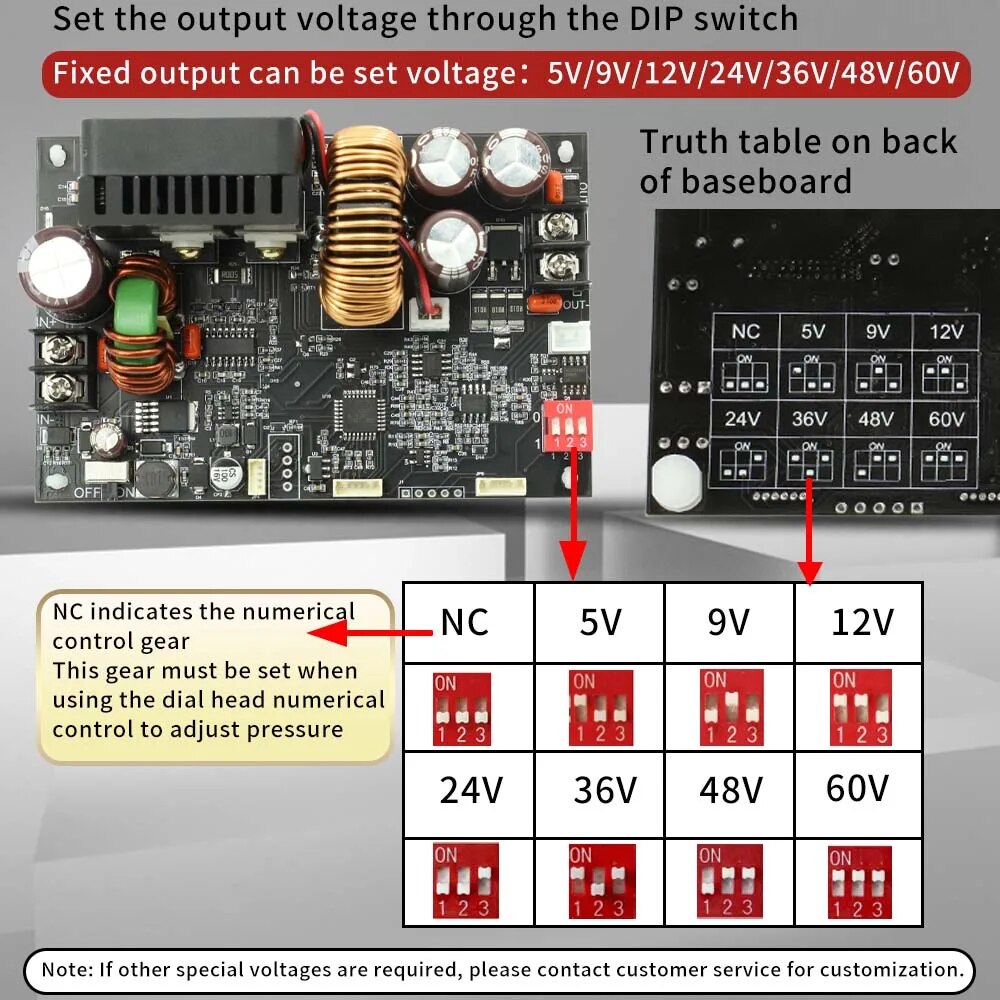

Réglage flexible de la tension – uniquement en abaissement
La tension de sortie peut être réglée via des interrupteurs DIP, avec des tensions fixes disponibles de 5/9/12/24/36/48/60 V. Le convertisseur de tension ne peut réguler la tension qu'en abaissement – cela signifie que la tension de sortie maximale reste toujours inférieure à la tension d'entrée. La plaque de base peut également être utilisée indépendamment, avec un courant de sortie de 0-20 A et un affichage clair à l'arrière.
Mécanismes de protection :
- Protection externe contre la température : 0-110°C (désactivée par défaut)
- Protection contre la surtension d'entrée : 71 V (par défaut)
- Protection contre la sous-tension d'entrée : 4,8-71 V réglable, par défaut 4,8 V
- Protection contre la surtension de sortie : 65 V, par défaut 65 V
- Protection contre les surintensités de sortie : 0-22 A, par défaut 22 A
- Protection contre les surcharges de sortie : 1250 W, par défaut 1250 W
- Protection contre la surchauffe : 60-110°C, par défaut 95°C
- Protection contre le dépassement de temps : 0-100 h réglable, désactivée par défaut
- Protection contre la surcapacité : 0-9999 Ah réglable, désactivée par défaut
- Protection super-énergie : 0-9999 Wh réglable, désactivée par défaut
Détails
- Tension d'entrée : 6,0-70 V
- Tension de sortie : 0,0-60 V
- Courant de sortie : 0-20,00 A
- Ondulation de sortie : 100 mV VPP (valeur typique)
- Puissance de sortie : 0-1200 W
- Tension de sortie maximale : (tension d'entrée ÷ 1,1) - 2
- Résolution de la mesure de la tension d'entrée : 0,01 V
- Résolution du réglage de la tension de sortie : 0,01 V
- Réglage du courant : 0,01 A
- Précision de la mesure de la tension d'entrée : ±1 % + 5 chiffres
- Réglage de la tension de sortie : ±0,4 % + 1 chiffre
- Précision du réglage et de la mesure du courant et de la puissance : ±0,5 % + 3 chiffres
- Activer le ventilateur : courant > 2 A, puissance > 50 W, température > 50°C
- Activer puis désactiver le ventilateur : courant < 1,5 A ; puissance < 45 W, température < 45°C
Contenu de la livraison
- 1x carte avec écran comme illustré
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Caractéristiques: | Affichage |
|---|---|
| Connecteur: | Bornes à vis |
| Courant de sortie: | 20A |
| Courant max.: | 20A |
| Fonctions de protection: | Protection contre la sous-tension, Protection contre la surchauffe, Protection contre les surcharges, Protection contre les surtensions |
| IC: | XY6020L |
| Puissance: | 1200W |
| Réglabilité: | Réglable |
| Tension d'entrée: | 6V - 70V |
| Tension de sortie: | 0V - 60V |
| Type de montage: | Montage individuelle |
| Type de produit: | Capteur de courant/tension |
| Type de régulateur: | Step-Down (convertisseur Buck) |
