| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
22,95 €
|
| Jusqu'à 19 |
22,75 €
-0,87 %
|
| A partir de 20 |
22,65 €
-1,31 %
|
Disponible immédiatement
Module d'affichage e-Paper Waveshare 296x128 2.9" pour Arduino, Raspberry, STM32,...
L'affichage offre une représentation tricolore en rouge, noir et blanc. Le contrôleur intégré est piloté via l'interface SPI, ce qui rend ce module d'affichage e-Paper compatible avec de nombreux microcontrôleurs tels que l'Arduino, le Raspberry Pi ou le STM32.
Grâce à sa consommation électrique extrêmement faible, son large angle de vision et son affichage clair, ce module est un choix idéal pour les étiquettes électroniques de rayonnages, les applications industrielles et bien plus encore !
Fonctionnalités :
- Aucun rétroéclairage nécessaire. Ainsi, l'affichage conserve l'image pendant longtemps, même lorsqu'il est éteint.
- Consommation électrique extrêmement faible ; l'énergie n'est consommée que lors du rafraîchissement de l'image.
- Compatible avec Arduino, Raspberry Pi 2B/3B, STM32, ...
- Interface SPI
- Ressources de développement, tutoriels et exemples pour Arduino/Raspberry Pi/STM32 disponibles sur le site du fabricant.

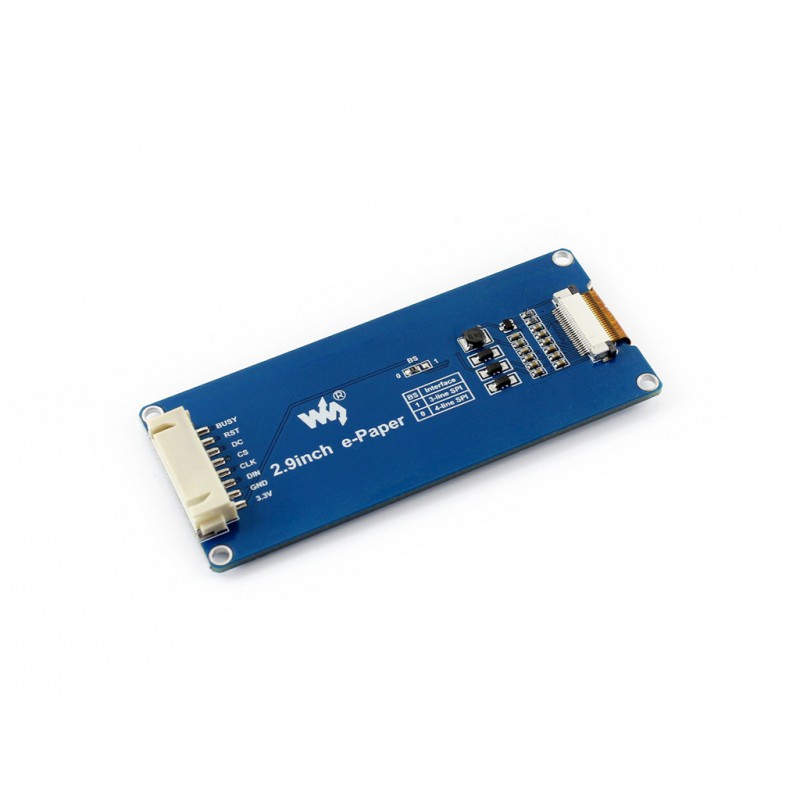

Brochage :
| SYMBOLE | DESCRIPTION |
|---|---|
| VCC | 3.3V |
| GND | Masse |
| DIN | Broche SPI MOSI |
| CLK | Broche SPI SCK |
| CS | Sélection de puce SPI, actif à l'état bas |
| DC | Sélection Données/Commande (haut pour les données, bas pour la commande) |
| RST | Réinitialisation externe, actif à l'état bas |
| BUSY |
Sortie « état occupé », actif à l'état haut
|
Détails
- Tension de fonctionnement : 3.3V
- Interface : SPI 3 fils, SPI 4 fils

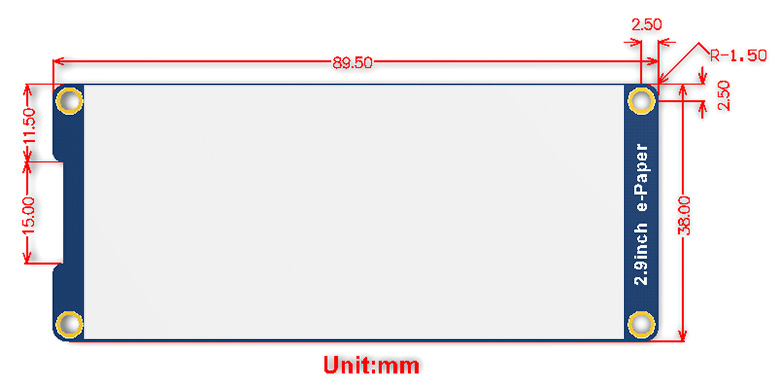

- Dimensions (extérieures) : 89,5 mm × 38 mm
- Dimensions de l'affichage : 66,89 mm × 29,05 mm
- Pas des points : 0,138 × 0,138
- Résolution : 296 × 128
- Couleurs de l'affichage : rouge, noir, blanc
- Niveaux de gris : 2
- Temps de rafraîchissement : 15 s
- Puissance de rafraîchissement : 26,4 mW (typ.)
- Puissance en veille : <0,017 mW
- Angle de vision : >170°
Contenu de la livraison
- 1x module d'affichage e-Paper
- 1x câble de connexion XH2.54 20 cm 8 broches
Responsable au sens du GPSR: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken, info@makermind.fr
| Dimensions: | 89,5x38mm |
|---|---|
| Espace colorimétrique: | N/B/R |
| Puissance de rafraîchissement (mW): | 26,4 |
| Puissance en veille (mW): | 0,017 |
| Résolution: | 296x128 |
| Taille de l'écran: | 2,9 |
| Temps de rafraîchissement complet (s): | 15s |
| Tension (V): | 3,3, 5 |
| Type de produit: | affichage e-paper |
| Écartement (mm): | 0,138x0,138 |
Waveshare
Waveshare est un développeur et fabricant chinois de modules, capteurs, kits et accessoires de haute qualité pour microcontrôleurs.
Les articles de Waveshare se distinguent avant tout par leur haute qualité et leur documentation détaillée. Que ce soit des schémas électroniques, des fiches techniques, des guides, des exemples de projets – toutes les ressources sont mises à disposition gratuitement sur le Wiki Waveshare.
