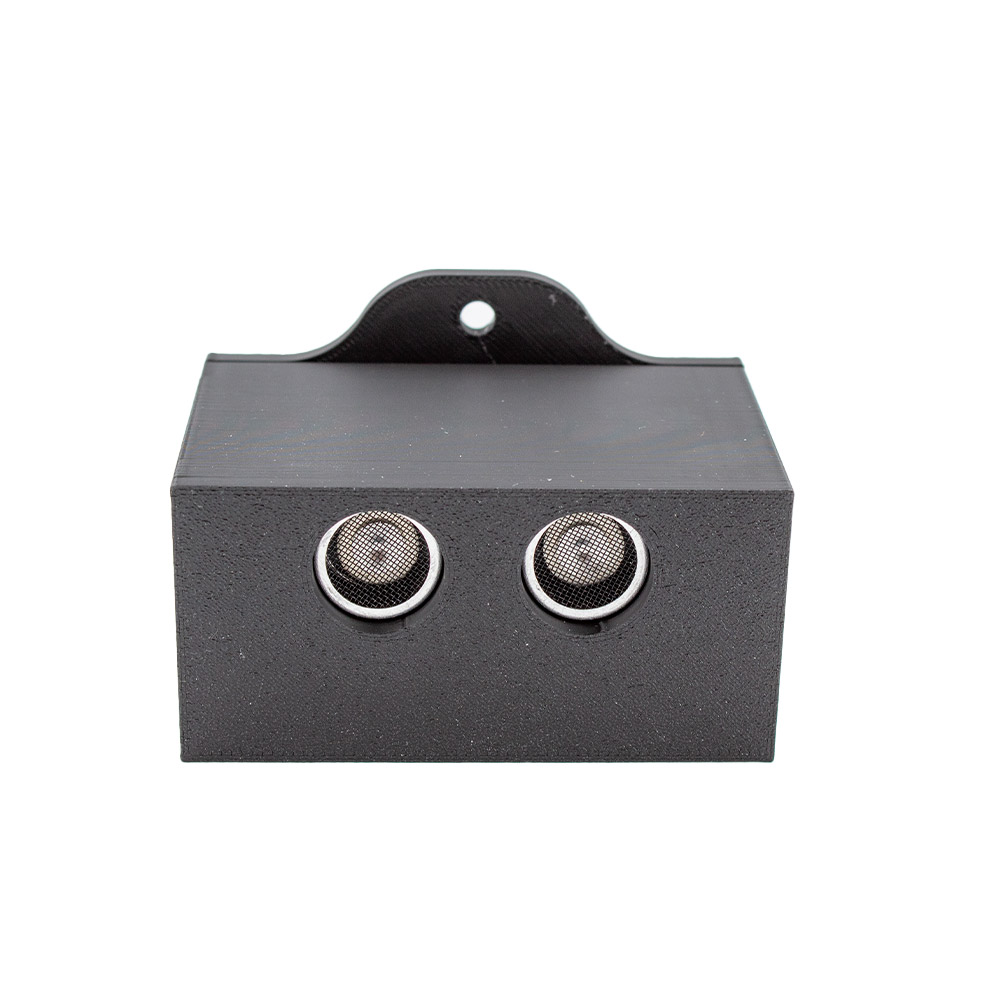

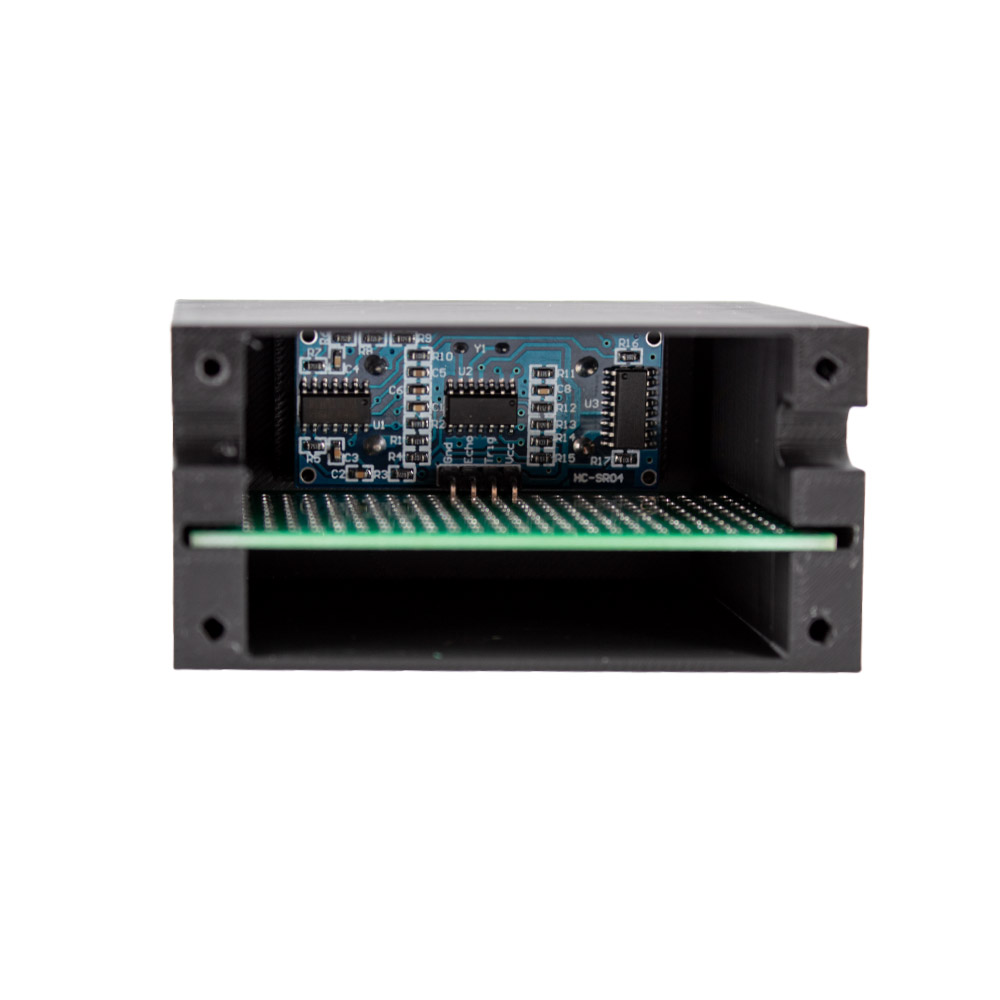

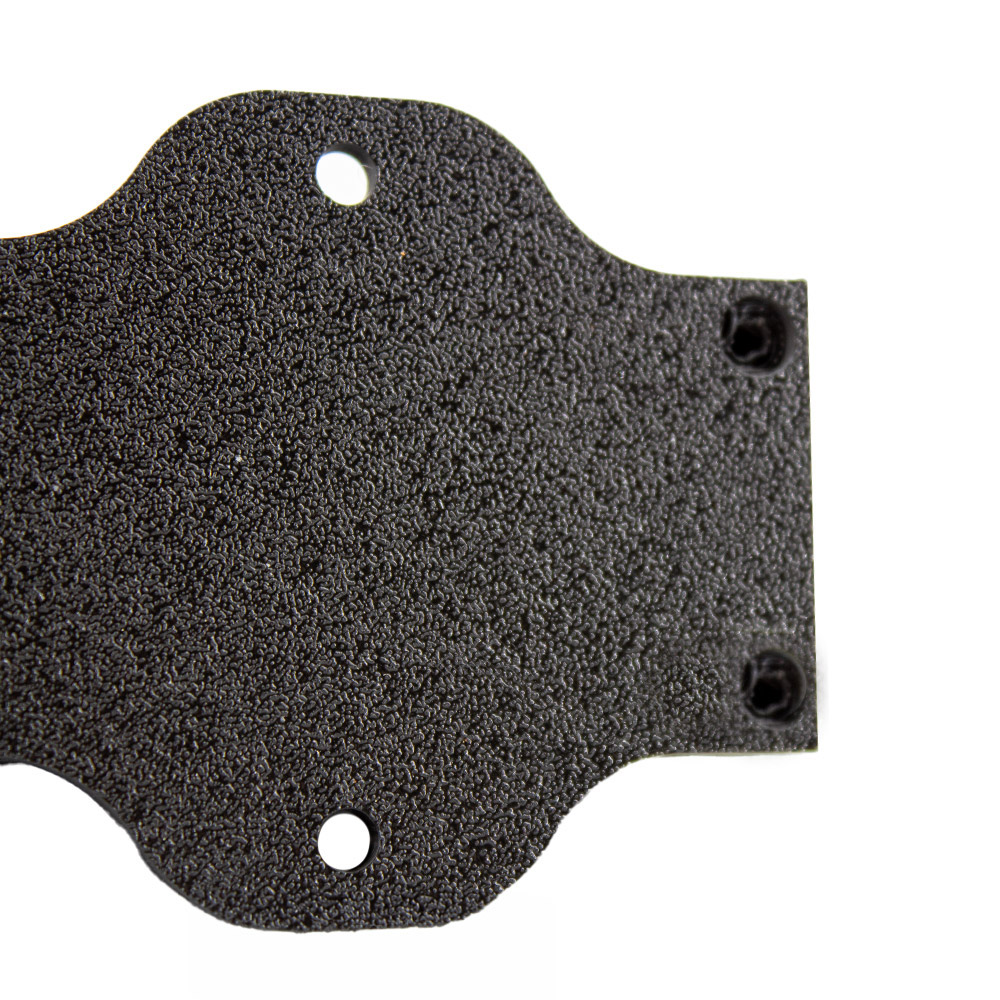

Boîtier de projet pour capteur à ultrasons HC-SR04

Capteur à ultrasons HC-SR04 Avec notre capteur à ultrasons HC-SR04 de haute qualité, vous pouvez mesurer des distances comprises entre 2 centimètres et 5 mètres de manière simple et précise par ultrasons. La précision est d'environ +/- 2 mm. Pour lire les résultats de mesure, une plateforme de microcontrôleur telle que Raspberry Pi ou Arduino est recommandée. Le capteur à ultrasons HC-SR04 est idéal pour les projets de robotique, les systèmes d'évitement d'obstacles, les assistants de stationnement, les indicateurs de niveau et bien plus encore. Après le déclenchement par un front descendant (niveau TTL), le module mesure automatiquement la distance avec un temps de mesure de 20 ms par intervalle. À chaque intervalle, une impulsion ultrasonore haute fréquence est émise et l'impulsion réfléchie est captée. La distance peut être calculée à partir du temps écoulé entre l'émission et la réception de l'impulsion ultrasonore. Le capteur à ultrasons convertit le résultat de mesure en un signal PWM, qui peut être lu sur la broche de sortie du module du capteur à ultrasons. Ainsi, jusqu'à 50 mesures par seconde peuvent être effectuées. Brochage du capteur à ultrasons HC-SR04 Le module dispose au total de 4 connexions VCC : Alimentation 5V via le microcontrôleur Trig : Entrée de déclenchement, niveau TTL Echo : Sortie du résultat de mesure, niveau TTL GND : Connexion à la masse Domaines d'application du HC-SR04 Le capteur à ultrasons HC-SR04 trouve notamment des applications dans : Détection d'obstacles Mesure de distance Indicateur de niveau Domotique Les capteurs à ultrasons sont souvent utilisés dans les robots autonomes, où ils sont responsables de la détection des obstacles et de l'évitement des collisions. Les capteurs à ultrasons peuvent également être utilisés comme détecteurs de mouvement et peuvent être utilisés à la maison pour allumer ou éteindre des lampes et d'autres appareils électroniques. Un autre exemple d'application pour le capteur à ultrasons HC-SR04 est son utilisation comme barrière dans un système d'alarme. En combinaison avec un module radio, une notification peut être envoyée à un smartphone à tout moment, dès que le capteur à ultrasons détecte un changement dans la distance mesurée. Application du capteur à ultrasons HC-SR04 Problèmes lors de la mesure Lors de l'utilisation du capteur à ultrasons HC-SR04, il faut tenir compte du fait que les matériaux mous comme le coton ou les textiles peuvent absorber presque complètement l'impulsion ultrasonore, ce qui ne permet pas de garantir une mesure précise. L'utilisation dans des pièces trop petites peut également fausser les valeurs de mesure, car l'impulsion ultrasonore peut subir plusieurs réflexions. En revanche, l'utilisation sous la neige ou la pluie ne pose pas de problème, à condition que le capteur à ultrasons soit protégé contre l'humidité. Calcul de la distance La broche Echo du capteur à ultrasons HC-SR04 envoie un signal HIGH après la mesure. La durée du niveau HIGH détermine la distance selon la formule suivante : Distance = ((Durée_niveau_HIGH)*(Vitesse du son : 340 m/s))/2 Sous l'onglet "Documents" de la page de l'article, vous trouverez des informations supplémentaires, des fiches techniques et des tutoriels pour Raspberry Pi et Arduino concernant le capteur à ultrasons HC-SR04. Détails Capteur à ultrasons pour la mesure de distance sans contact Capteur de distance précis et fiable Compatible avec Arduino et Raspberry Pi Facile à utiliser/connecter Compatible avec les plaques d'essai Double transducteur Alimentation : 5V CC Consommation en veille : <2mA Angle d'émission : <15° Distance de mesure : 2 cm–500 cm Résolution : 0,3 cm Commande via 4 broches : VCC, Trigger, Echo, GND. La mesure est déclenchée lorsque Trigger est à HIGH pendant plus de 10 µs Contenu de la livraison 1 x Capteur à ultrasons HC-SR04, tel qu'illustré

Module HC-SR04-P à ultrasons - nouvelle version du HC-SR04 Le module HC-SR04-P à ultrasons est une évolution du module HC-SR04 très apprécié. L'oscillateur est désormais intégré dans la puce et la consommation électrique a été réduite. Les dimensions, le brochage et le logiciel sont 100 % compatibles avec l'ancienne version HC-SR04. Le module HC-SR04-P à ultrasons offre, par rapport à son prédécesseur, une plage de tension d'alimentation plus large de DC 3,3 V à 5 V. Vous pouvez ainsi alimenter directement le module en 3,3 V à partir de n'importe quel microcontrôleur - y compris le Raspberry Pi ! Avec le module à ultrasons HC-SR04, vous pouvez mesurer des distances comprises entre environ 2 centimètres et 5 mètres (avec une précision d'environ 3 mm). Pour le programmer, il est recommandé d'utiliser une plateforme de microcontrôleur, par exemple Arduino, afin de pouvoir exploiter les données mesurées par le capteur. Après un déclenchement par un front descendant (niveau TTL), le module mesure automatiquement la distance avec un temps de mesure de 20 ms/intervalle et convertit le résultat de mesure en un signal PWM, qui peut être lu sur la sortie. Ainsi, jusqu'à 50 mesures par seconde peuvent être effectuées. Brochage HC-SR04 Le module dispose au total de 4 connecteurs, qui sont affectés comme suit : VCC : Alimentation 3,3-5 V Trig : Entrée de déclenchement, niveau TTL Echo : Sortie du résultat de mesure, niveau TTL GND : Connexion à la masse Domaines d'application Le module à ultrasons HC-SR04 peut être utilisé pour les tâches suivantes : Détection d'obstacles Mesure de distance Indication de niveau de remplissage Calcul de la distance : La broche Echo envoie un signal HIGH après la mesure. La durée du niveau HIGH détermine la distance selon la formule suivante : Distance = ((Durée_niveau_HIGH)*(Vitesse du son : 340 m/s))/2 Détails Version améliorée HC-SR04-P avec oscillateur intégré, fiabilité accrue et consommation réduite Capteur à ultrasons pour la mesure de distance sans contact Facile à utiliser/connecter, compatible avec les plaques d'essai Double transducteur Alimentation : 3,3 V - 5 V DC Courant de repos : <2 mA Angle d'émission : <15° Distance de mesure : 2 cm – 500 cm Résolution : 0,3 cm Commande via 4 broches : VCC, Trigger, Echo, Gnd. La mesure est déclenchée lorsque Trigger reste au niveau HIGH pendant plus de 10 µs Contenu de la livraison 1 x Module tel qu'illustré

Cette carte perforée avec des contacts de soudure des deux côtés est idéale pour votre prochain montage expérimental ! Les composants peuvent être rapidement soudés sur la carte pour construire, par exemple, un circuit personnalisé pour votre kit Arduino ! Avec les cartes perforées double face, vos idées de projets n'auront plus de limites ! Détails Contacts double face Pas : 2,54 mm Longueur : 7 cm Largeur : 3 cm Contenu de la livraison 1x Carte perforée double face

Module Nano Mega328P V3.0 USB CH340 Commencez avec ce module de haute qualité et fiable pour un développement de microcontrôleurs à prix abordable ! Le petit module Nano Mega328P V3.0 est parfait pour débuter dans le développement. Il a été spécialement conçu pour fonctionner avec des plaques d'essai et peut être utilisé sur presque tous les systèmes de connexion courants grâce à ses broches orientées vers le bas. Grâce à l'interface USB intégrée, vous pouvez alimenter à la fois la carte et le circuit, et télécharger vos premiers programmes en un clin d'œil. Le Nano Mega328P V3.0 est une version compacte et compatible de l'Arduino UNO populaire, idéale pour les applications où l'espace et la mobilité sont importants. Compatibilité avec le CH340G : Le CH340C est entièrement compatible avec le CH340G, utilisé dans les versions précédentes de cette carte. Les deux puces utilisent le même pilote et offrent les mêmes fonctionnalités dans l'environnement Arduino. Ainsi, tous les projets précédents fonctionnant avec le CH340G peuvent être poursuivis sans problème avec le CH340C. Configuration de l'IDE Arduino Dans le programme "IDE Arduino", sous l'onglet "Outils" (en anglais : "Tools"), vous devez sélectionner le "port COM" correct auquel l'Arduino est connecté. Sous "Carte", sélectionnez "Arduino Nano". Sous "Processeur", sélectionnez "ATmega328P". (Les anciens lots peuvent nécessiter "(Ancien Bootloader)") Si le pilote CH340 n'est pas déjà installé, vous pouvez le télécharger et l'installer via le lien suivant : Téléchargement du pilote pour la puce CH340 Domaines d'application Le Nano Mega328P V3.0 CH340C est parfaitement adapté à une grande variété de projets, tels que : Projets électroniques dans les domaines de l'éducation et du loisir Domotique et applications domotiques Projets IoT (Internet des objets) Robotique et systèmes de contrôle Surveillance de capteurs et acquisition de données Automatisation de tâches et de processus Détails Design compact Microcontrôleur ATmega328P-AU puissant 14 broches d'entrée/sortie numériques : TX, RX, D2 ~ D13 8 broches d'entrée analogiques : A0-A7 Pas de grille : 2,54 mm 1 USART RX / TX 6 ports PWM : D3, D5, D6, D9, D10, D11 Tension de fonctionnement : 5V Tension d'alimentation : 7-12V Alimentation intégrée via port USB ou broche VIN Contenu de la livraison 1 x Module Nano Mega328P tel qu'illustré
