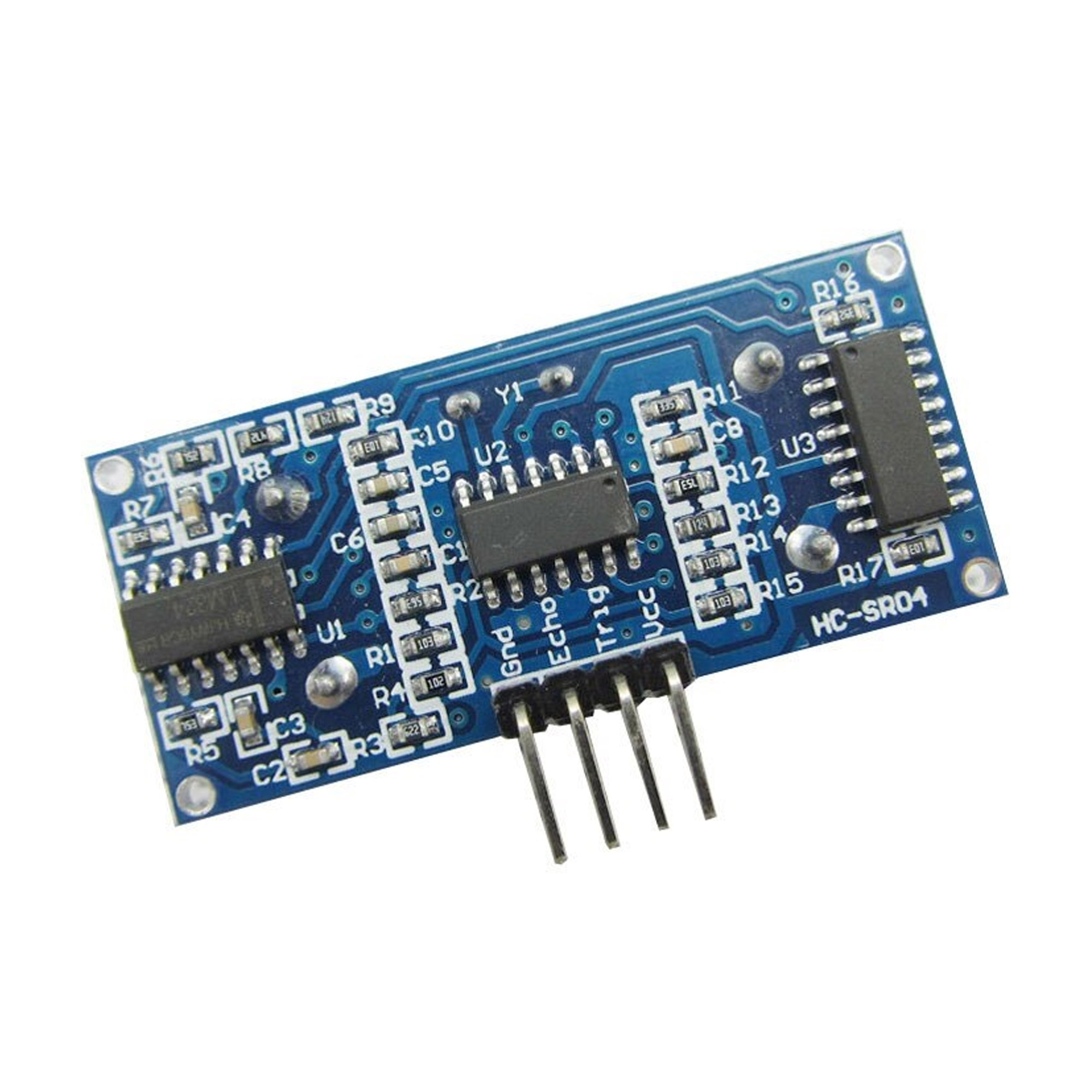

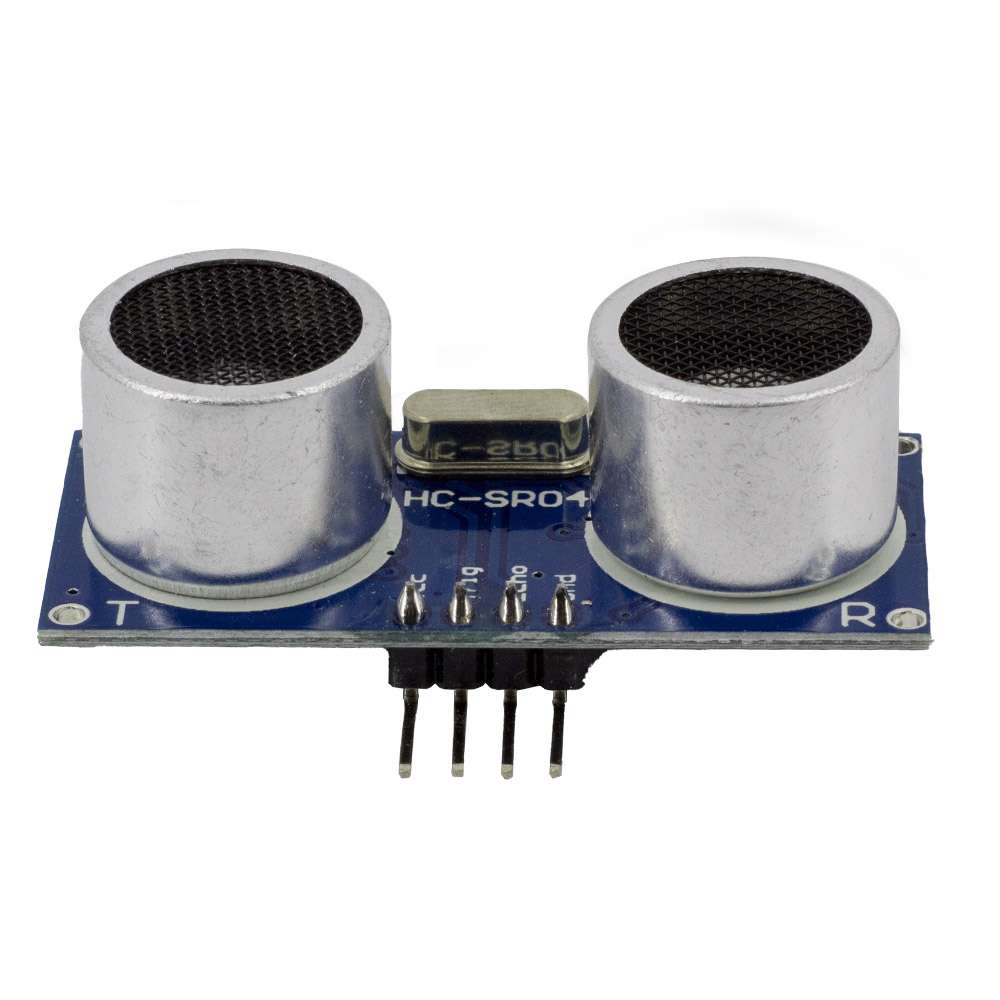

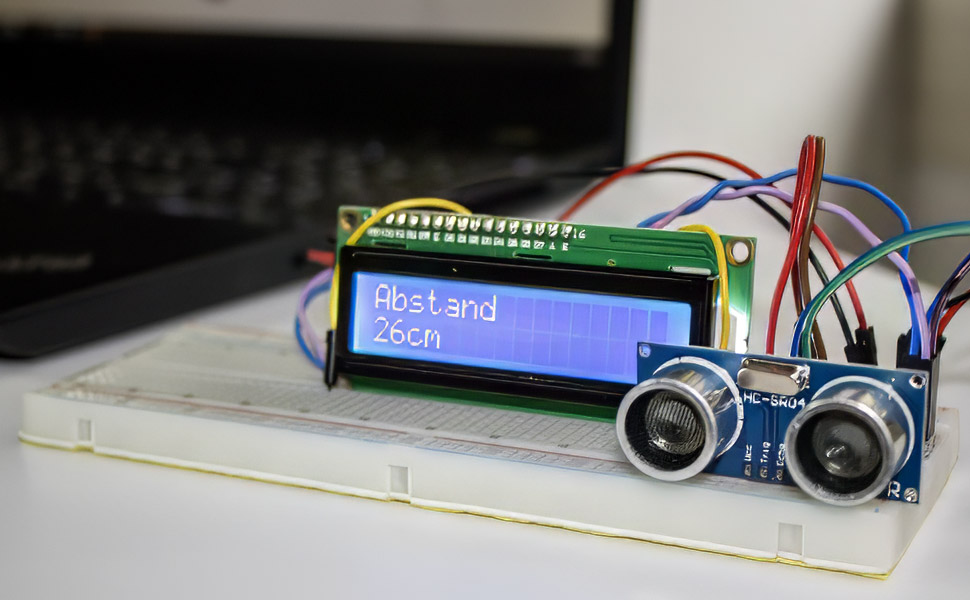

Capteur à ultrasons HC-SR04

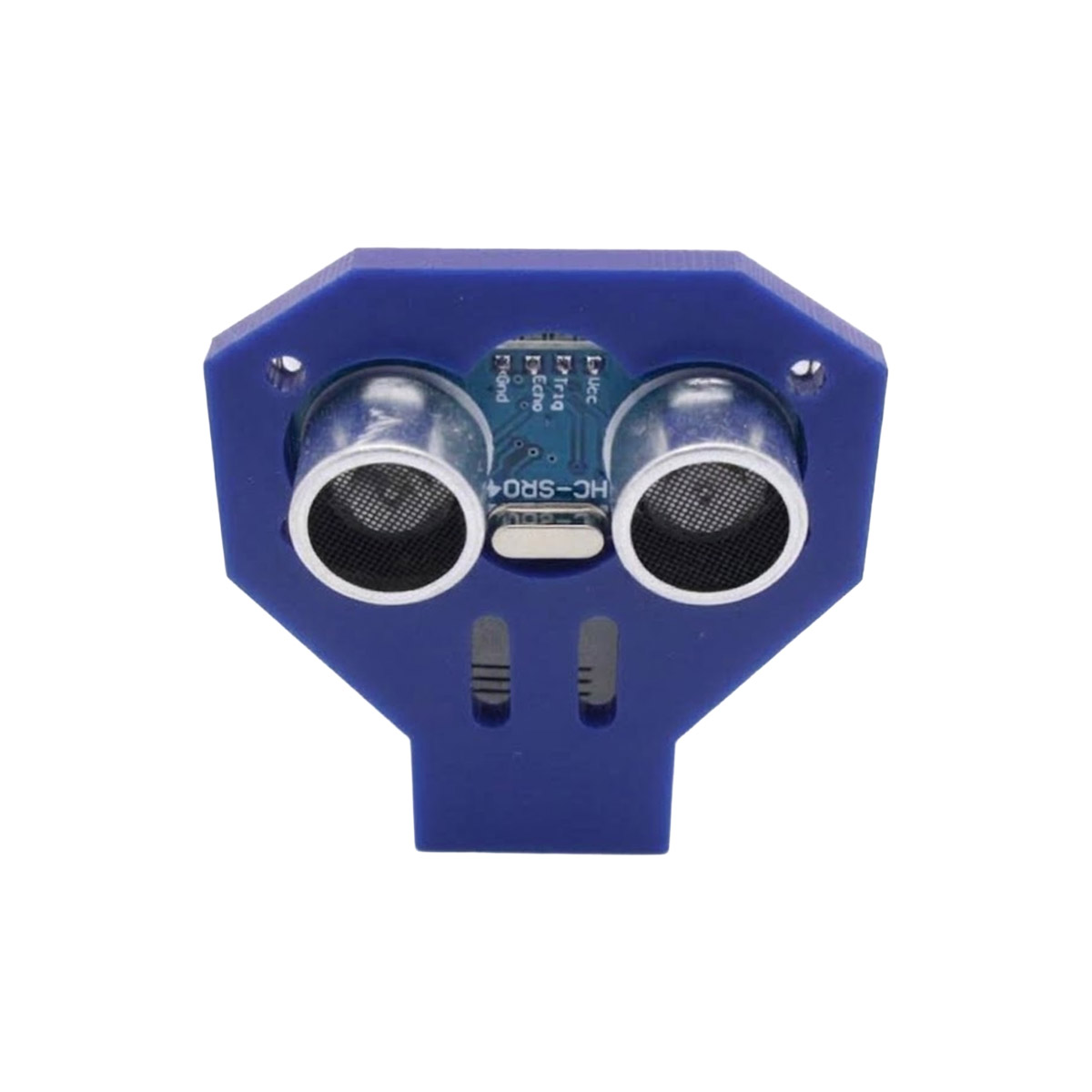

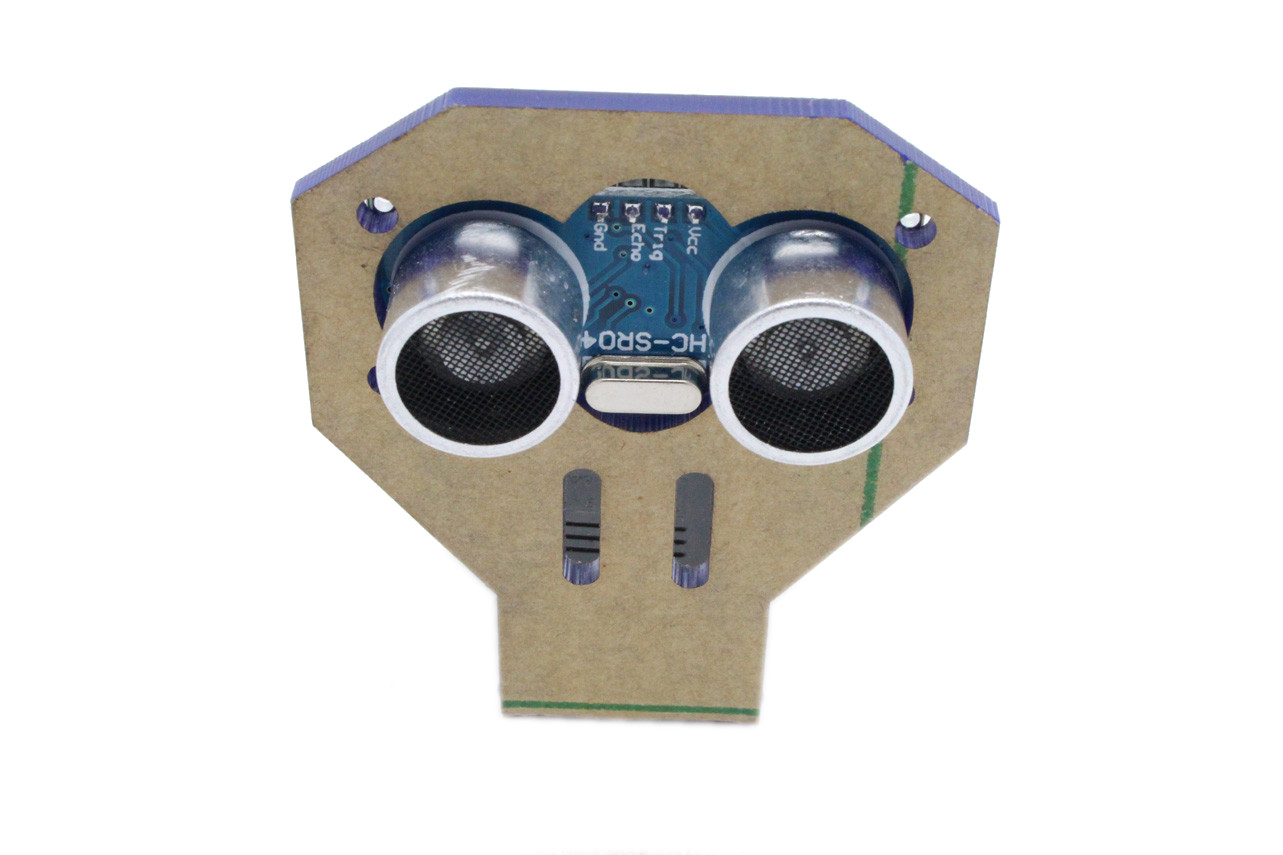

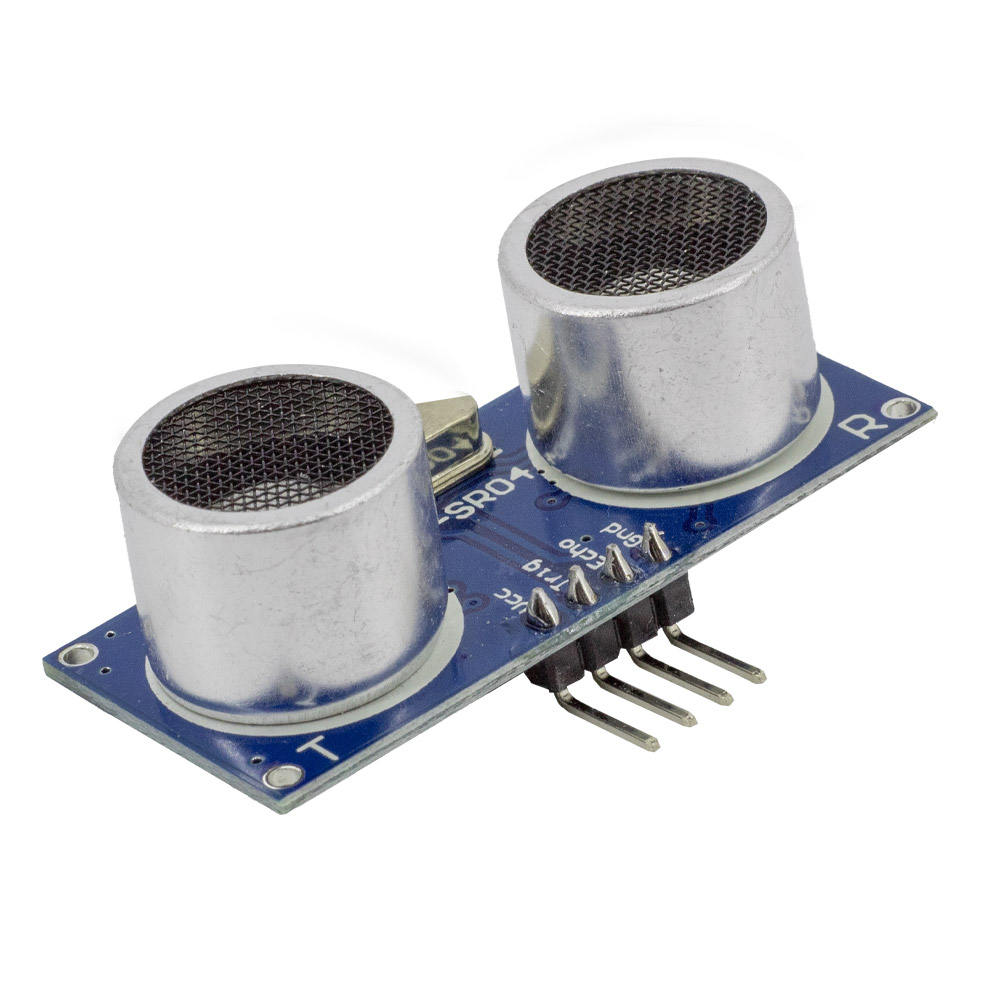

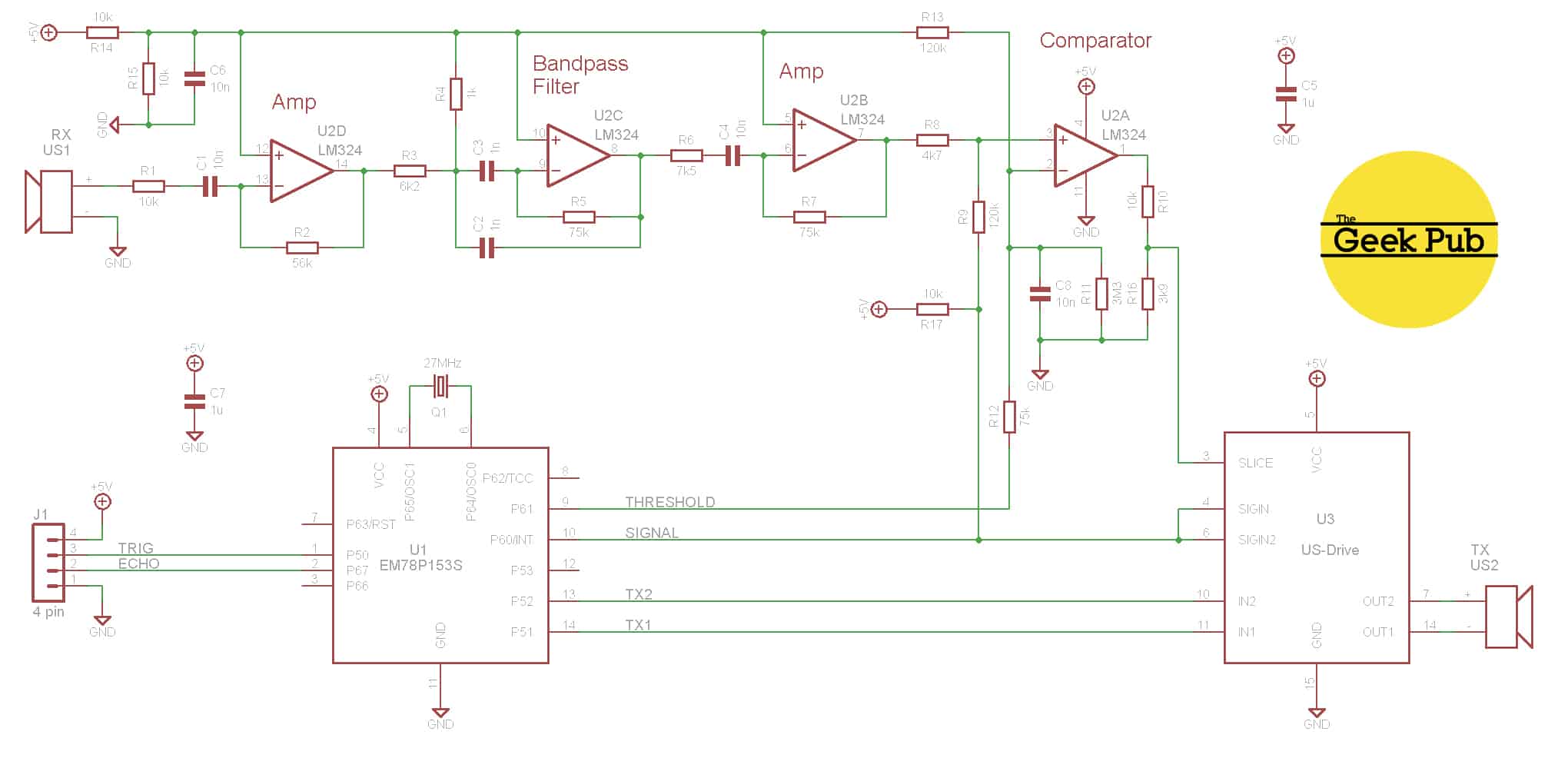

Module ultrasonique HC-SR04 avec support de montage Avec le module ultrasonique HC-SR04, vous pouvez mesurer des distances comprises entre environ 2 centimètres et 5 mètres (avec une précision d'environ 3 mm). Pour le programmer, une plateforme de microcontrôleur, par exemple Arduino, est recommandée afin de pouvoir exploiter les données mesurées par le capteur. Après un déclenchement par un front descendant (niveau TTL), le module mesure automatiquement la distance avec un temps de mesure de 20 ms/intervalle et convertit le résultat de mesure en un signal PWM, qui peut être lu à la sortie. Ainsi, jusqu'à 50 mesures par seconde peuvent être effectuées. Un support de montage pour fixer le module est inclus dans la livraison. Brochage HC-SR04 Le module dispose au total de 4 connecteurs, qui sont affectés comme suit : VCC : Alimentation 5V Trig : Entrée de déclenchement, niveau TTL Echo : Sortie du résultat de mesure, niveau TTL GND : Connexion à la masse Domaines d'application Le module ultrasonique HC-SR04 peut être utilisé pour les tâches suivantes : Détection d'obstacles Mesure de distance Indication de niveau de remplissage Calcul de la distance : La broche Echo envoie un signal HIGH après la mesure. La durée du niveau HIGH détermine la distance selon la formule suivante : Distance = ((Durée_niveau_HIGH)*(Son : 340 m/s))/2 Détails Capteur ultrasonique pour la mesure de distance sans contact avec support de montage pour une fixation facile Facile à utiliser/connecter, compatible avec plaque d'essai Transducteur double Alimentation : 5V DC Courant de repos : <2mA Angle d'émission : <15° Distance de mesure : 2 cm–500 cm Résolution : 0,3 cm Commande via 4 broches : VCC, Trigger, Echo, GND. La mesure est déclenchée lorsque Trigger est à HIGH pendant plus de 10 µs Contenu de la livraison 1 x Module monté comme illustré 1 x Support de montage comme illustré

Module HC-SR04-P à ultrasons - nouvelle version du HC-SR04 Le module HC-SR04-P à ultrasons est une évolution du module HC-SR04 très apprécié. L'oscillateur est désormais intégré dans la puce et la consommation électrique a été réduite. Les dimensions, le brochage et le logiciel sont 100 % compatibles avec l'ancienne version HC-SR04. Le module HC-SR04-P à ultrasons offre, par rapport à son prédécesseur, une plage de tension d'alimentation plus large de DC 3,3 V à 5 V. Vous pouvez ainsi alimenter directement le module en 3,3 V à partir de n'importe quel microcontrôleur - y compris le Raspberry Pi ! Avec le module à ultrasons HC-SR04, vous pouvez mesurer des distances comprises entre environ 2 centimètres et 5 mètres (avec une précision d'environ 3 mm). Pour le programmer, il est recommandé d'utiliser une plateforme de microcontrôleur, par exemple Arduino, afin de pouvoir exploiter les données mesurées par le capteur. Après un déclenchement par un front descendant (niveau TTL), le module mesure automatiquement la distance avec un temps de mesure de 20 ms/intervalle et convertit le résultat de mesure en un signal PWM, qui peut être lu sur la sortie. Ainsi, jusqu'à 50 mesures par seconde peuvent être effectuées. Brochage HC-SR04 Le module dispose au total de 4 connecteurs, qui sont affectés comme suit : VCC : Alimentation 3,3-5 V Trig : Entrée de déclenchement, niveau TTL Echo : Sortie du résultat de mesure, niveau TTL GND : Connexion à la masse Domaines d'application Le module à ultrasons HC-SR04 peut être utilisé pour les tâches suivantes : Détection d'obstacles Mesure de distance Indication de niveau de remplissage Calcul de la distance : La broche Echo envoie un signal HIGH après la mesure. La durée du niveau HIGH détermine la distance selon la formule suivante : Distance = ((Durée_niveau_HIGH)*(Vitesse du son : 340 m/s))/2 Détails Version améliorée HC-SR04-P avec oscillateur intégré, fiabilité accrue et consommation réduite Capteur à ultrasons pour la mesure de distance sans contact Facile à utiliser/connecter, compatible avec les plaques d'essai Double transducteur Alimentation : 3,3 V - 5 V DC Courant de repos : <2 mA Angle d'émission : <15° Distance de mesure : 2 cm – 500 cm Résolution : 0,3 cm Commande via 4 broches : VCC, Trigger, Echo, Gnd. La mesure est déclenchée lorsque Trigger reste au niveau HIGH pendant plus de 10 µs Contenu de la livraison 1 x Module tel qu'illustré

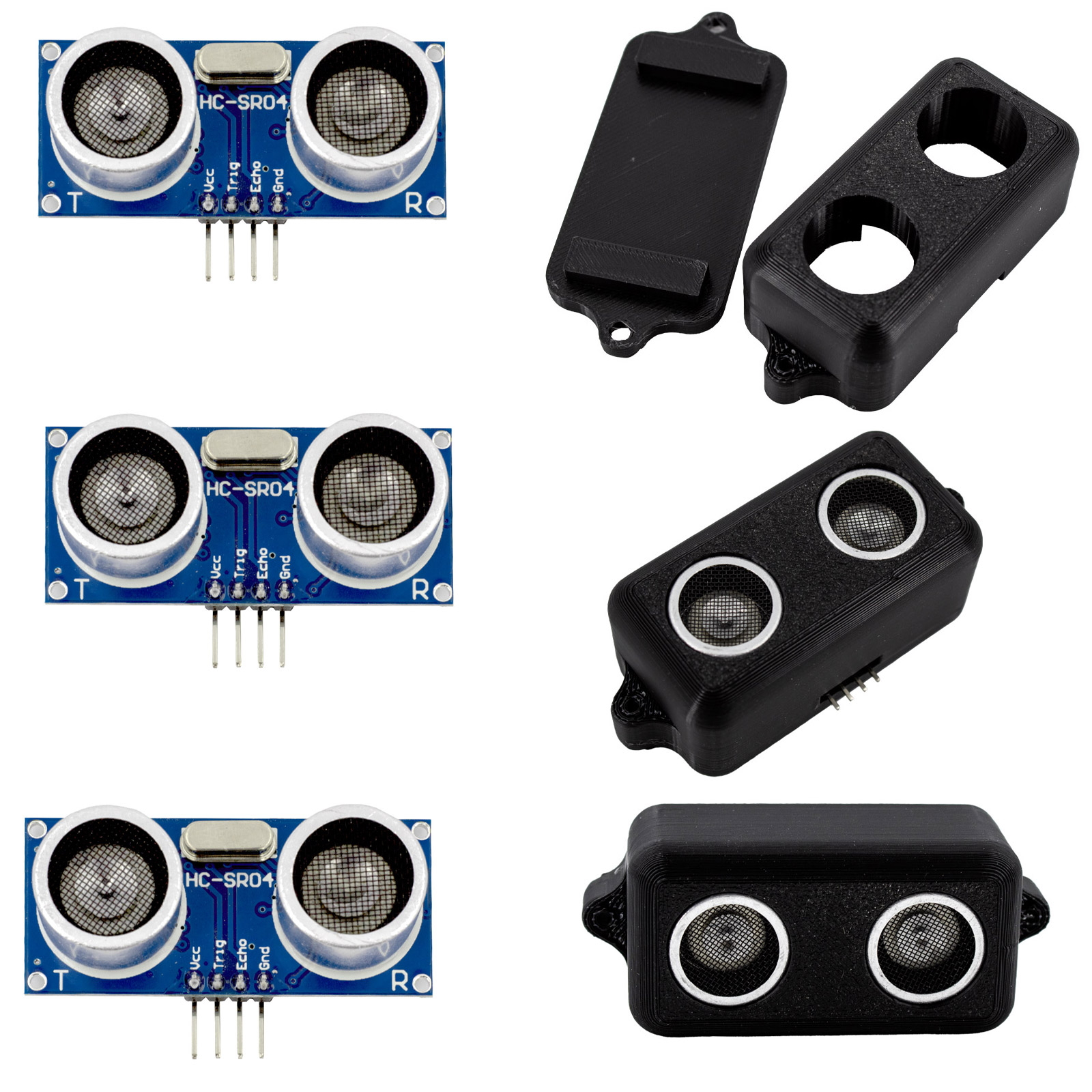

Capteur ultrasonique HC-SR04 – Lot de 3 avec boîtiers imprimés en 3D Avec notre lot de 3 capteurs ultrasoniques HC-SR04 de haute qualité, vous pouvez mesurer des distances entre 2 cm et 5 m avec précision par ultrasons. La précision est d'environ +/- 2 mm. Pour lire les résultats de mesure, une plateforme de microcontrôleur comme Raspberry Pi ou Arduino est recommandée. Le HC-SR04 est idéal pour les projets de robotique, les systèmes d'évitement d'obstacles, les aides au stationnement, les indicateurs de niveau et bien plus encore.   En plus des trois capteurs ultrasoniques, ce lot comprend trois boîtiers imprimés en 3D sur mesure. Ceux-ci offrent une meilleure protection des modules et facilitent le montage dans diverses applications.   Après le déclenchement par un front descendant (niveau TTL), le module mesure automatiquement la distance avec un temps de mesure de 20 ms par intervalle. Une impulsion sonore haute fréquence est émise et l'impulsion réfléchie est captée. La distance est calculée à partir du temps entre l'émission et la réception de l'impulsion sonore.   Le capteur ultrasonique convertit le résultat de mesure en un signal PWM, qui peut être lu via la broche Echo du module. Ainsi, jusqu'à 50 mesures par seconde sont possibles. Brochage du capteur ultrasonique HC-SR04 Le module dispose de quatre connexions : VCC : Alimentation 5V via le microcontrôleur Trig : Entrée de déclenchement, niveau TTL Echo : Sortie du résultat de mesure, niveau TTL GND : Connexion à la masse Domaines d'application du HC-SR04 Le capteur ultrasonique HC-SR04 est utilisé notamment pour : Détection d'obstacles Mesure de distance Indicateurs de niveau Domotique Les capteurs ultrasoniques sont souvent utilisés dans les robots autonomes pour détecter les obstacles et éviter les collisions. Ils peuvent également servir de détecteurs de mouvement, par exemple pour contrôler automatiquement des lampes ou d'autres appareils électroniques dans une maison intelligente.   Un autre exemple d'application est leur utilisation comme barrière dans un système d'alarme. En combinaison avec un module radio, une notification peut être envoyée sur un smartphone en cas de modification de la distance mesurée. Application du capteur ultrasonique HC-SR04 Caractéristiques et précision de mesure Lors de l'utilisation du HC-SR04, il faut noter que les matériaux mous comme le coton ou les textiles peuvent absorber l'impulsion sonore, ce qui peut affecter la précision de la mesure. Dans les petites pièces, des ondes sonores réfléchies plusieurs fois peuvent entraîner des imprécisions. Cependant, le fonctionnement sous la pluie ou la neige est possible sans problème, à condition que le module soit protégé contre l'humidité directe. Calcul de la distance La broche Echo du HC-SR04 envoie un signal HIGH après la mesure. La durée de ce niveau HIGH détermine la distance selon la formule suivante :   Distance = (Durée_niveau_HIGH * Vitesse du son (340 m/s)) / 2   Sous l'onglet "Documents" de la page de l'article, vous trouverez des informations supplémentaires, des fiches techniques et des guides pour l'utilisation avec Raspberry Pi et Arduino. Détails Capteur ultrasonique pour la mesure de distance sans contact Capteur de distance précis et fiable Compatible avec Arduino et Raspberry Pi Facile à utiliser/connecter Compatible avec les plaques d'essai Double transducteur Alimentation : 5V DC Consommation en veille : <2mA Angle d'émission : <15° Distance de mesure : 2cm–500cm Résolution : 0,3cm Commande via 4 broches : VCC, Trigger, Echo, Gnd. La mesure est déclenchée lorsque Trigger est à HIGH pendant plus de 10µs Contenu de la livraison 3x capteur ultrasonique HC-SR04 avec boîtier
