3x capteur ultrasonique HC-SR04 avec boîtier

Le boîtier pour capteur ultrasonique HC-SR04 offre une solution robuste et fiable pour protéger votre capteur ultrasonique. Conçu pour envelopper en toute sécurité le capteur HC-SR04, ce boîtier protège contre les influences extérieures telles que la poussière, l'humidité et les dommages accidentels. Deux vis M3 sont nécessaires pour la fermeture ou la fixation. Détails Dimensions : 65x27x22 mm (LxHxP) Matériau : PLA Fabriqué par Impression 3D Contenu de la livraison 1x boîtier pour capteur ultrasonique HC-SR04 Livraison SANS capteur ultrasonique

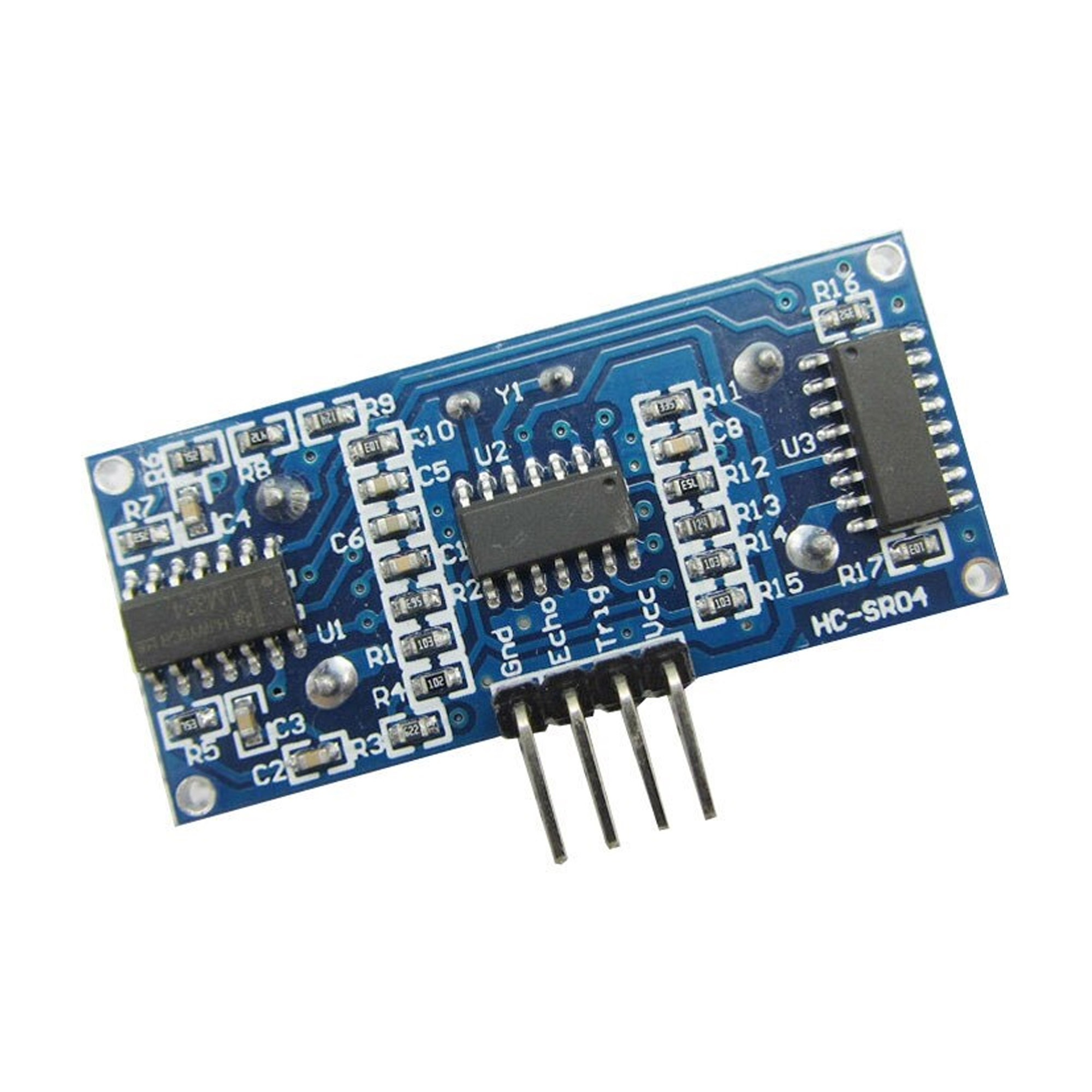

Capteur à ultrasons HC-SR04 Avec notre capteur à ultrasons HC-SR04 de haute qualité, vous pouvez mesurer des distances comprises entre 2 centimètres et 5 mètres de manière simple et précise par ultrasons. La précision est d'environ +/- 2 mm. Pour lire les résultats de mesure, une plateforme de microcontrôleur telle que Raspberry Pi ou Arduino est recommandée. Le capteur à ultrasons HC-SR04 est idéal pour les projets de robotique, les systèmes d'évitement d'obstacles, les assistants de stationnement, les indicateurs de niveau et bien plus encore. Après le déclenchement par un front descendant (niveau TTL), le module mesure automatiquement la distance avec un temps de mesure de 20 ms par intervalle. À chaque intervalle, une impulsion ultrasonore haute fréquence est émise et l'impulsion réfléchie est captée. La distance peut être calculée à partir du temps écoulé entre l'émission et la réception de l'impulsion ultrasonore. Le capteur à ultrasons convertit le résultat de mesure en un signal PWM, qui peut être lu sur la broche de sortie du module du capteur à ultrasons. Ainsi, jusqu'à 50 mesures par seconde peuvent être effectuées. Brochage du capteur à ultrasons HC-SR04 Le module dispose au total de 4 connexions VCC : Alimentation 5V via le microcontrôleur Trig : Entrée de déclenchement, niveau TTL Echo : Sortie du résultat de mesure, niveau TTL GND : Connexion à la masse Domaines d'application du HC-SR04 Le capteur à ultrasons HC-SR04 trouve notamment des applications dans : Détection d'obstacles Mesure de distance Indicateur de niveau Domotique Les capteurs à ultrasons sont souvent utilisés dans les robots autonomes, où ils sont responsables de la détection des obstacles et de l'évitement des collisions. Les capteurs à ultrasons peuvent également être utilisés comme détecteurs de mouvement et peuvent être utilisés à la maison pour allumer ou éteindre des lampes et d'autres appareils électroniques. Un autre exemple d'application pour le capteur à ultrasons HC-SR04 est son utilisation comme barrière dans un système d'alarme. En combinaison avec un module radio, une notification peut être envoyée à un smartphone à tout moment, dès que le capteur à ultrasons détecte un changement dans la distance mesurée. Application du capteur à ultrasons HC-SR04 Problèmes lors de la mesure Lors de l'utilisation du capteur à ultrasons HC-SR04, il faut tenir compte du fait que les matériaux mous comme le coton ou les textiles peuvent absorber presque complètement l'impulsion ultrasonore, ce qui ne permet pas de garantir une mesure précise. L'utilisation dans des pièces trop petites peut également fausser les valeurs de mesure, car l'impulsion ultrasonore peut subir plusieurs réflexions. En revanche, l'utilisation sous la neige ou la pluie ne pose pas de problème, à condition que le capteur à ultrasons soit protégé contre l'humidité. Calcul de la distance La broche Echo du capteur à ultrasons HC-SR04 envoie un signal HIGH après la mesure. La durée du niveau HIGH détermine la distance selon la formule suivante : Distance = ((Durée_niveau_HIGH)*(Vitesse du son : 340 m/s))/2 Sous l'onglet "Documents" de la page de l'article, vous trouverez des informations supplémentaires, des fiches techniques et des tutoriels pour Raspberry Pi et Arduino concernant le capteur à ultrasons HC-SR04. Détails Capteur à ultrasons pour la mesure de distance sans contact Capteur de distance précis et fiable Compatible avec Arduino et Raspberry Pi Facile à utiliser/connecter Compatible avec les plaques d'essai Double transducteur Alimentation : 5V CC Consommation en veille : <2mA Angle d'émission : <15° Distance de mesure : 2 cm–500 cm Résolution : 0,3 cm Commande via 4 broches : VCC, Trigger, Echo, GND. La mesure est déclenchée lorsque Trigger est à HIGH pendant plus de 10 µs Contenu de la livraison 1 x Capteur à ultrasons HC-SR04, tel qu'illustré
