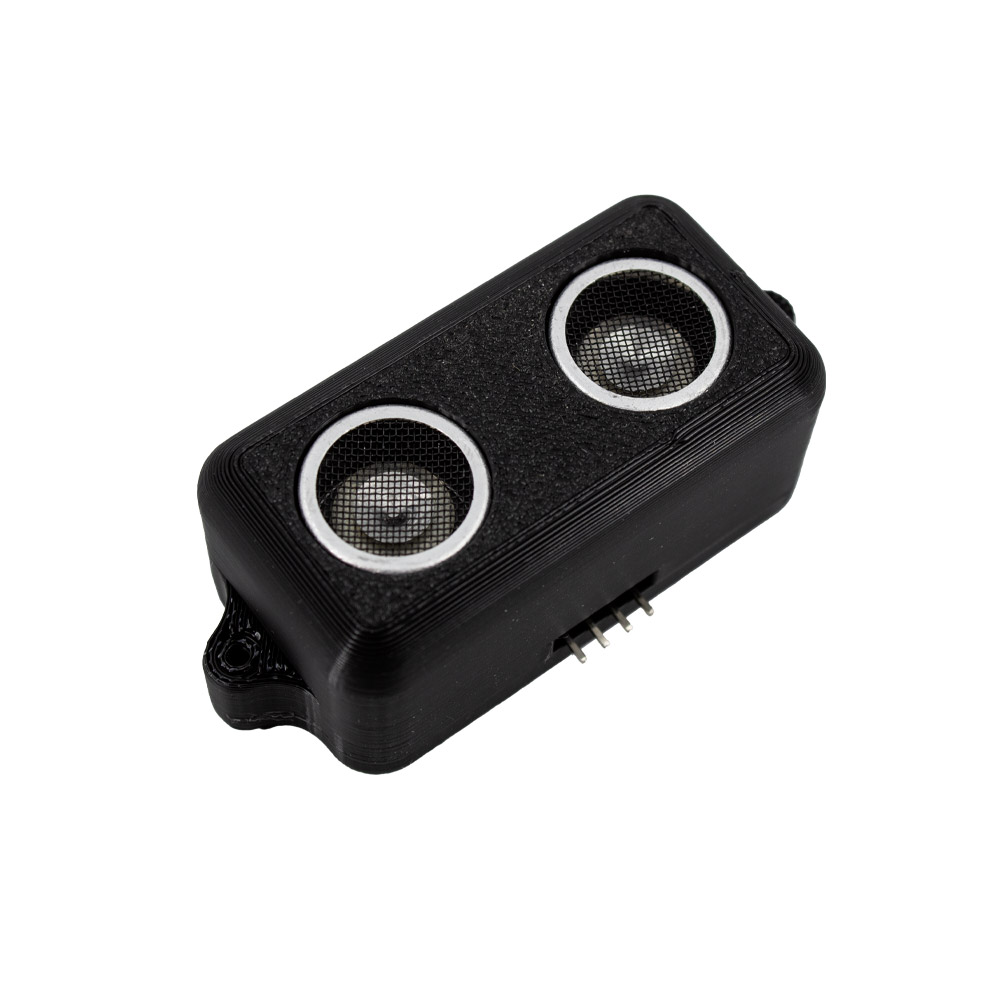

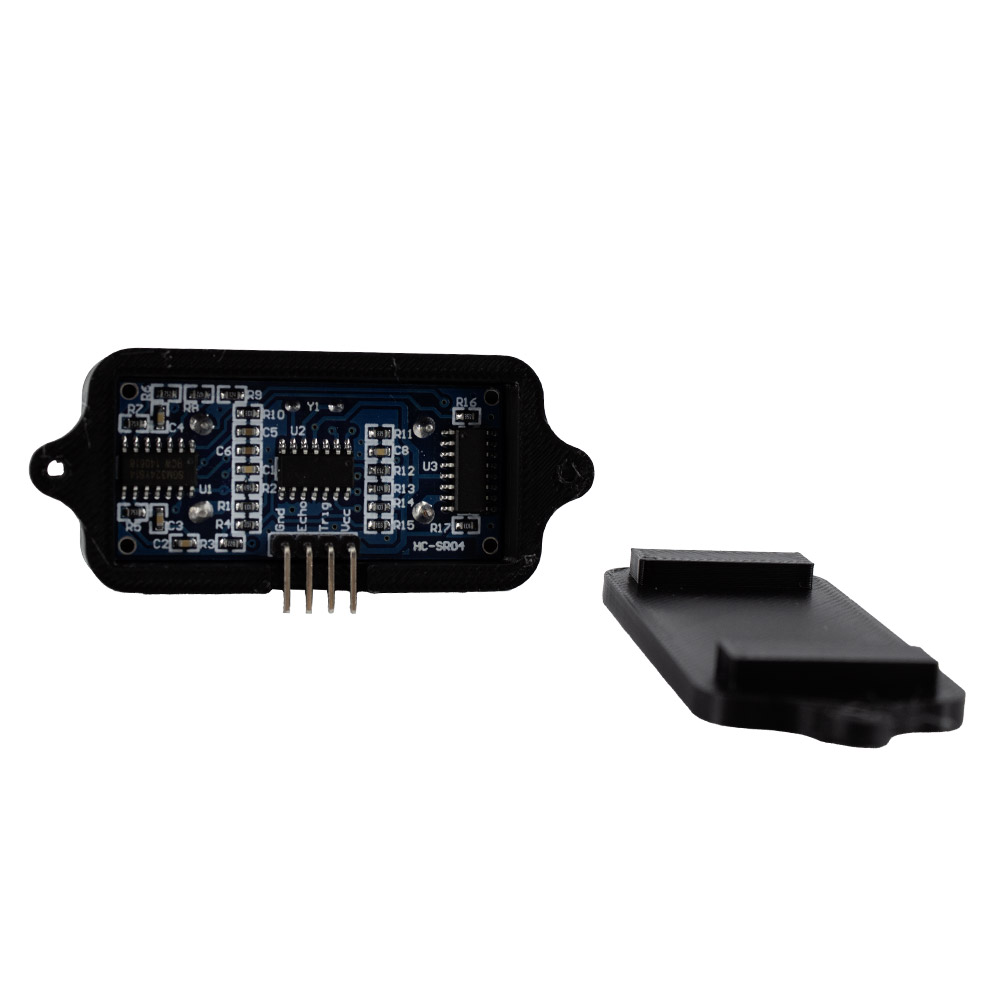

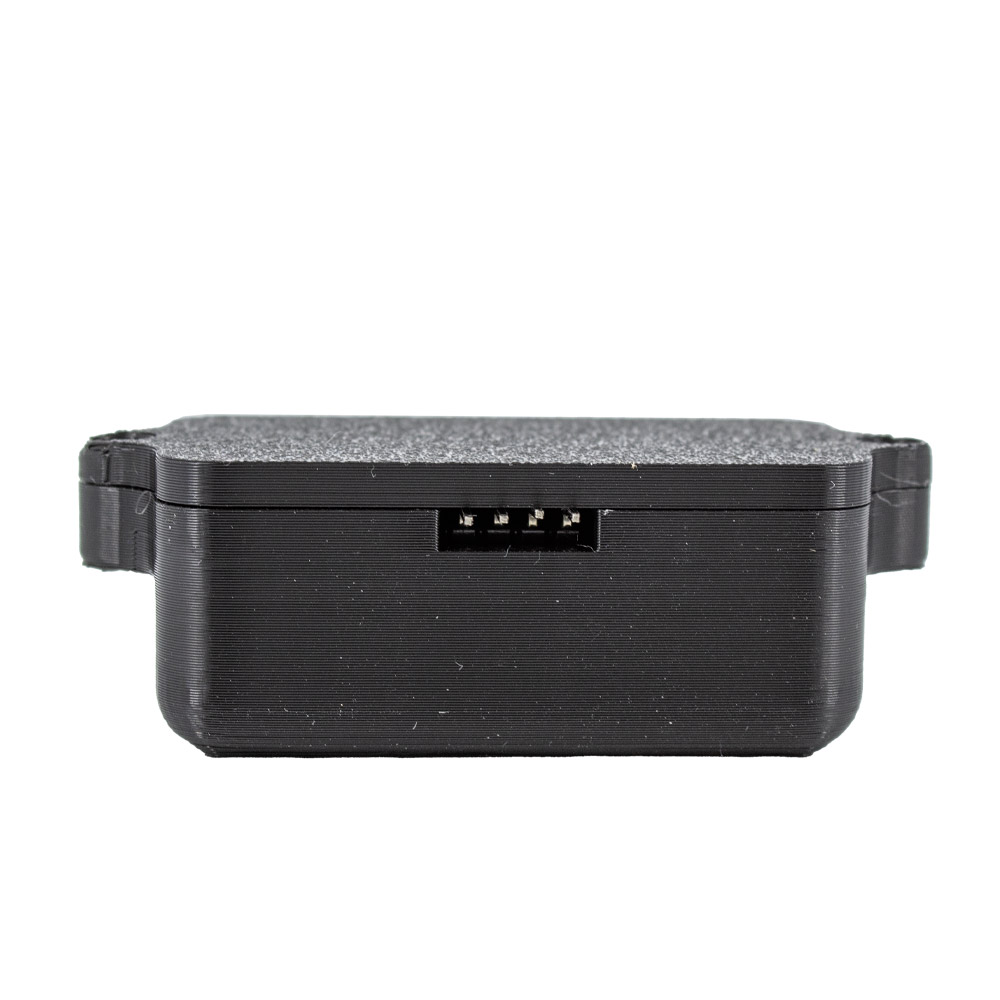

Boîtier pour capteur ultrasonique HC-SR04

Module HC-SR04-P à ultrasons - nouvelle version du HC-SR04 Le module HC-SR04-P à ultrasons est une évolution du module HC-SR04 très apprécié. L'oscillateur est désormais intégré dans la puce et la consommation électrique a été réduite. Les dimensions, le brochage et le logiciel sont 100 % compatibles avec l'ancienne version HC-SR04. Le module HC-SR04-P à ultrasons offre, par rapport à son prédécesseur, une plage de tension d'alimentation plus large de DC 3,3 V à 5 V. Vous pouvez ainsi alimenter directement le module en 3,3 V à partir de n'importe quel microcontrôleur - y compris le Raspberry Pi ! Avec le module à ultrasons HC-SR04, vous pouvez mesurer des distances comprises entre environ 2 centimètres et 5 mètres (avec une précision d'environ 3 mm). Pour le programmer, il est recommandé d'utiliser une plateforme de microcontrôleur, par exemple Arduino, afin de pouvoir exploiter les données mesurées par le capteur. Après un déclenchement par un front descendant (niveau TTL), le module mesure automatiquement la distance avec un temps de mesure de 20 ms/intervalle et convertit le résultat de mesure en un signal PWM, qui peut être lu sur la sortie. Ainsi, jusqu'à 50 mesures par seconde peuvent être effectuées. Brochage HC-SR04 Le module dispose au total de 4 connecteurs, qui sont affectés comme suit : VCC : Alimentation 3,3-5 V Trig : Entrée de déclenchement, niveau TTL Echo : Sortie du résultat de mesure, niveau TTL GND : Connexion à la masse Domaines d'application Le module à ultrasons HC-SR04 peut être utilisé pour les tâches suivantes : Détection d'obstacles Mesure de distance Indication de niveau de remplissage Calcul de la distance : La broche Echo envoie un signal HIGH après la mesure. La durée du niveau HIGH détermine la distance selon la formule suivante : Distance = ((Durée_niveau_HIGH)*(Vitesse du son : 340 m/s))/2 Détails Version améliorée HC-SR04-P avec oscillateur intégré, fiabilité accrue et consommation réduite Capteur à ultrasons pour la mesure de distance sans contact Facile à utiliser/connecter, compatible avec les plaques d'essai Double transducteur Alimentation : 3,3 V - 5 V DC Courant de repos : <2 mA Angle d'émission : <15° Distance de mesure : 2 cm – 500 cm Résolution : 0,3 cm Commande via 4 broches : VCC, Trigger, Echo, Gnd. La mesure est déclenchée lorsque Trigger reste au niveau HIGH pendant plus de 10 µs Contenu de la livraison 1 x Module tel qu'illustré

Capteur à ultrasons HC-SR04 Avec notre capteur à ultrasons HC-SR04 de haute qualité, vous pouvez mesurer des distances comprises entre 2 centimètres et 5 mètres de manière simple et précise par ultrasons. La précision est d'environ +/- 2 mm. Pour lire les résultats de mesure, une plateforme de microcontrôleur telle que Raspberry Pi ou Arduino est recommandée. Le capteur à ultrasons HC-SR04 est idéal pour les projets de robotique, les systèmes d'évitement d'obstacles, les assistants de stationnement, les indicateurs de niveau et bien plus encore. Après le déclenchement par un front descendant (niveau TTL), le module mesure automatiquement la distance avec un temps de mesure de 20 ms par intervalle. À chaque intervalle, une impulsion ultrasonore haute fréquence est émise et l'impulsion réfléchie est captée. La distance peut être calculée à partir du temps écoulé entre l'émission et la réception de l'impulsion ultrasonore. Le capteur à ultrasons convertit le résultat de mesure en un signal PWM, qui peut être lu sur la broche de sortie du module du capteur à ultrasons. Ainsi, jusqu'à 50 mesures par seconde peuvent être effectuées. Brochage du capteur à ultrasons HC-SR04 Le module dispose au total de 4 connexions VCC : Alimentation 5V via le microcontrôleur Trig : Entrée de déclenchement, niveau TTL Echo : Sortie du résultat de mesure, niveau TTL GND : Connexion à la masse Domaines d'application du HC-SR04 Le capteur à ultrasons HC-SR04 trouve notamment des applications dans : Détection d'obstacles Mesure de distance Indicateur de niveau Domotique Les capteurs à ultrasons sont souvent utilisés dans les robots autonomes, où ils sont responsables de la détection des obstacles et de l'évitement des collisions. Les capteurs à ultrasons peuvent également être utilisés comme détecteurs de mouvement et peuvent être utilisés à la maison pour allumer ou éteindre des lampes et d'autres appareils électroniques. Un autre exemple d'application pour le capteur à ultrasons HC-SR04 est son utilisation comme barrière dans un système d'alarme. En combinaison avec un module radio, une notification peut être envoyée à un smartphone à tout moment, dès que le capteur à ultrasons détecte un changement dans la distance mesurée. Application du capteur à ultrasons HC-SR04 Problèmes lors de la mesure Lors de l'utilisation du capteur à ultrasons HC-SR04, il faut tenir compte du fait que les matériaux mous comme le coton ou les textiles peuvent absorber presque complètement l'impulsion ultrasonore, ce qui ne permet pas de garantir une mesure précise. L'utilisation dans des pièces trop petites peut également fausser les valeurs de mesure, car l'impulsion ultrasonore peut subir plusieurs réflexions. En revanche, l'utilisation sous la neige ou la pluie ne pose pas de problème, à condition que le capteur à ultrasons soit protégé contre l'humidité. Calcul de la distance La broche Echo du capteur à ultrasons HC-SR04 envoie un signal HIGH après la mesure. La durée du niveau HIGH détermine la distance selon la formule suivante : Distance = ((Durée_niveau_HIGH)*(Vitesse du son : 340 m/s))/2 Sous l'onglet "Documents" de la page de l'article, vous trouverez des informations supplémentaires, des fiches techniques et des tutoriels pour Raspberry Pi et Arduino concernant le capteur à ultrasons HC-SR04. Détails Capteur à ultrasons pour la mesure de distance sans contact Capteur de distance précis et fiable Compatible avec Arduino et Raspberry Pi Facile à utiliser/connecter Compatible avec les plaques d'essai Double transducteur Alimentation : 5V CC Consommation en veille : <2mA Angle d'émission : <15° Distance de mesure : 2 cm–500 cm Résolution : 0,3 cm Commande via 4 broches : VCC, Trigger, Echo, GND. La mesure est déclenchée lorsque Trigger est à HIGH pendant plus de 10 µs Contenu de la livraison 1 x Capteur à ultrasons HC-SR04, tel qu'illustré

Kit de 5 modules HC-SR04 à ultrasons Avec le module HC-SR04 à ultrasons, vous pouvez mesurer des distances comprises entre environ 2 centimètres et 5 mètres (avec une précision d'environ 3 mm). Pour le programmer, une plateforme de microcontrôleur, par exemple Arduino, est recommandée afin de pouvoir exploiter les données mesurées par le capteur. Après un déclenchement par un front descendant (niveau TTL), le module mesure automatiquement la distance avec un temps de mesure de 20 ms/intervalle et convertit le résultat de mesure en un signal PWM, qui peut être lu à la sortie. Ainsi, jusqu'à 50 mesures par seconde peuvent être effectuées. Brochage du HC-SR04 Le module dispose au total de 4 connexions, qui sont attribuées comme suit : VCC : Alimentation 5V Trig : Entrée de déclenchement, niveau TTL Echo : Sortie du résultat de mesure, niveau TTL GND : Connexion à la masse Domaines d'application Le module HC-SR04 à ultrasons peut être utilisé pour les tâches suivantes : Détection d'obstacles Mesure de distance Indicateur de niveau Calcul de la distance : La broche Echo envoie un signal HIGH après la mesure. La durée du niveau HIGH détermine la distance selon la formule suivante : Distance = ((Durée_niveau_HIGH)*(Son : 340 m/s))/2 Détails Capteur à ultrasons pour la mesure de distance sans contact Facile à utiliser/connecter, compatible avec plaque d'essai Double transducteur Alimentation : 5V CC Consommation en veille : <2mA Angle d'émission : <15° Distance de mesure : 2 cm–500 cm Résolution : 0,3 cm Commande via 4 broches : VCC, Trigger, Echo, GND. La mesure est déclenchée lorsque Trigger est à HIGH pendant plus de 10 µs Contenu de la livraison 5 x Module monté comme illustré
