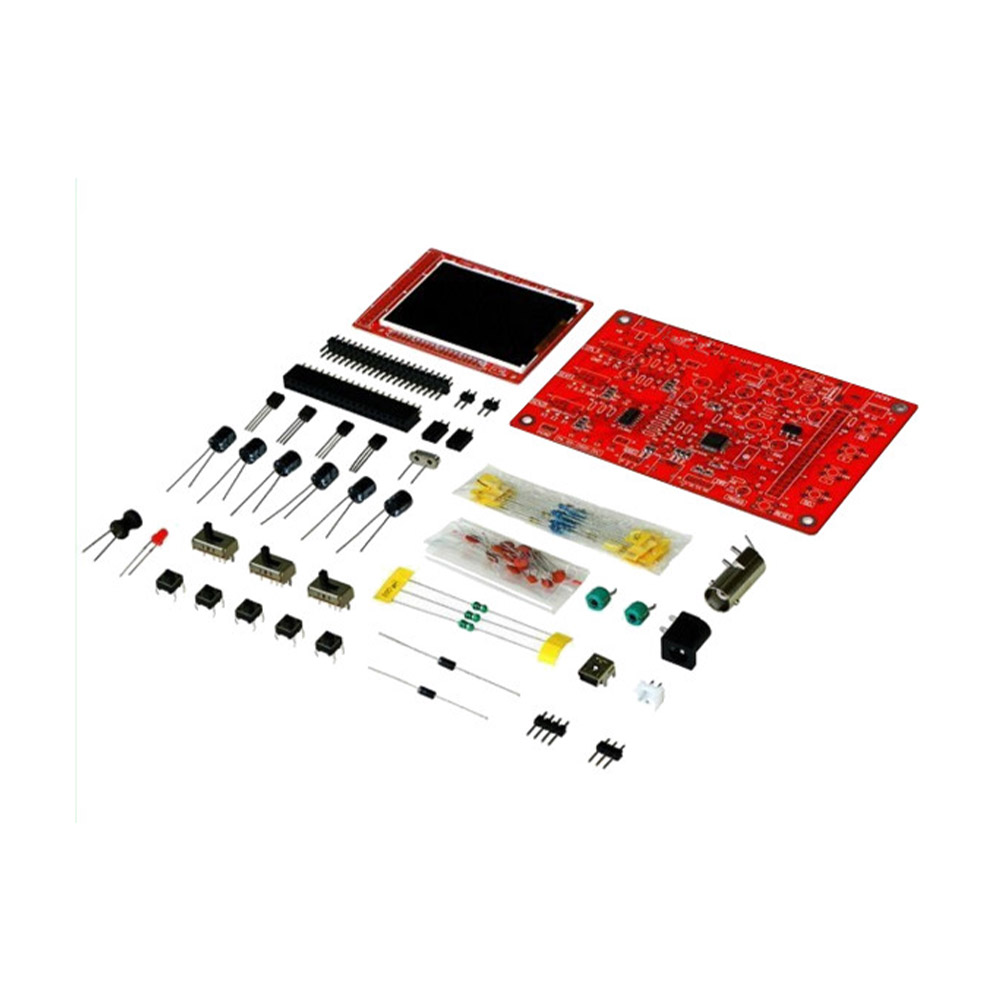

Kit oscilloscope numérique DSO138 2,4" TFT

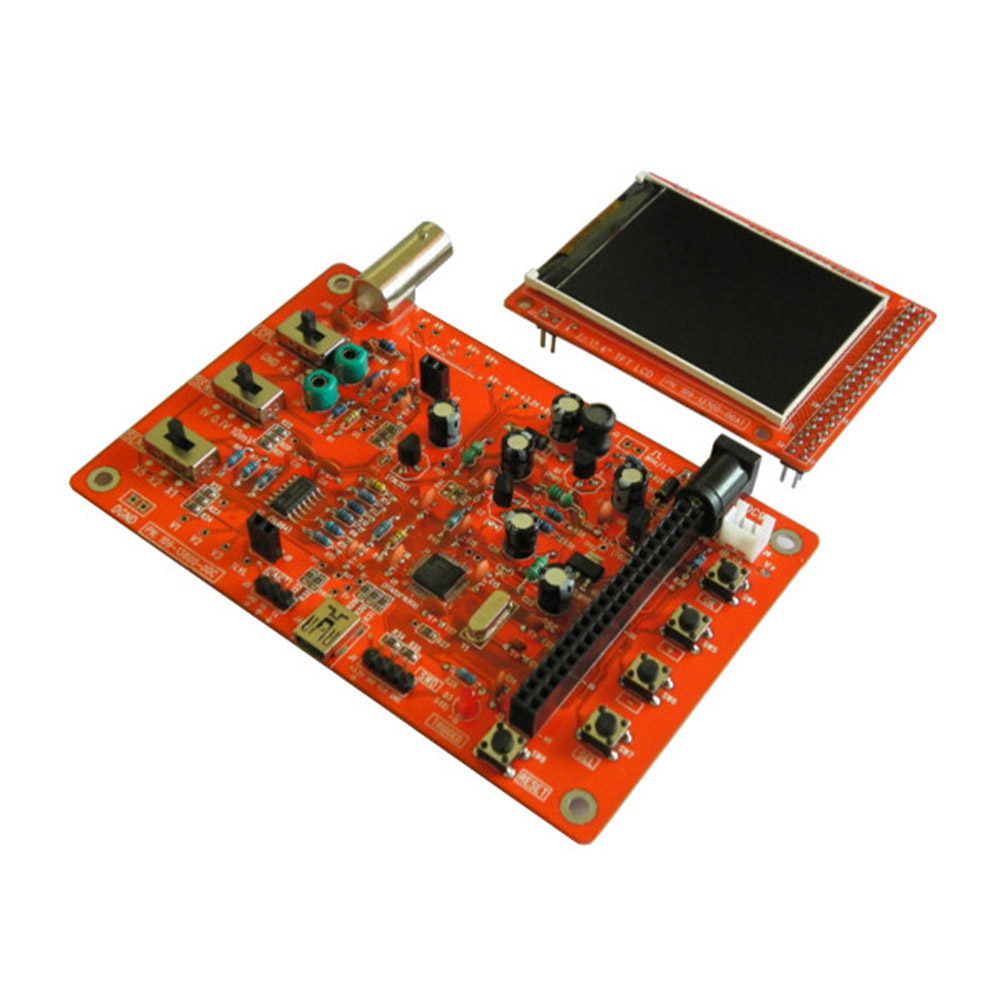

Oscilloscope numérique DSO138 monté avec écran TFT 2,4" L'oscilloscope repose sur le processeur ARM Cortex-M3 STM32F103C8 et dispose d'un écran bien lisible. Détails Taux d'échantillonnage en temps réel maximal : 1Msps Précision : 12 bits Roues crantées : 11 types (un de chaque) Profondeur du tampon d'échantillonnage : 1024 octets Bande passante analogique : 0-200 kHz Sensibilité verticale : 10 mV/div - 5 V/div (progression 1-2-5) Base de temps horizontale : 10 µs/div - 50 s/div (mode progressif 1-2-5) Impédance d'entrée : 1 MΩ Tension d'entrée max. : 50 Vpp (sonde 1:1), 400 Vpp (sonde 10:1) Modes de couplage : CC/CA/Masse Tension d'alimentation : CC 9 V Taille de la carte : 117 * 76 mm / 4,6 * 3 pouces Taille de l'écran : 52 * 40 mm / 2 * 1,57 pouces Contenu de la livraison Oscilloscope monté Sonde de test Notice en anglais

Avec ce module pratique, vous pouvez déterminer les caractéristiques de divers composants électroniques. Vous êtes assisté par un écran LCD qui affiche les instructions et les valeurs détectées. Il est ainsi possible de mesurer des transistors (détection automatique des transistors PNP et NPN), des diodes de protection Vth-, des valeurs G cap, des diodes, des thyristors, des résistances (potentiomètres), des condensateurs et des condensateurs électrolytiques. Le kit est simple et rapide à monter et est alimenté par une pile 9V. Il est également possible d'assurer l'alimentation via un adaptateur secteur. Détails Plages de mesure : Résistance : 0,5 Ohm à 50 Ohm Capacité : 30 pF à 100 mF Inductance : 0,01 mH à 10 H Tension d'alimentation : peut utiliser une pile 6FF22 9V ou DC 5,5V à 12V via prise DC Contrôleur : ATmega328 (déjà programmé) Consommation électrique : (pile 9V) actif : 15 mA, veille : 20 nA Contenu de la livraison 1x kit incluant l'écran, SANS pile, tel qu'illustré

Kit avec composants CMS présoudés pour un oscilloscope DSO150 avec écran 2.4" Avec ce kit DIY, vous pouvez assembler votre propre oscilloscope ! Le plus grand obstacle, les minuscules composants CMS, sont déjà soudés sur la carte, afin que vous puissiez passer directement aux composants THT ! Ainsi, ce kit peut également être recommandé aux débutants. Le boîtier DSO possède une bande passante similaire à celle de son prédécesseur DSO138, mais présente des améliorations majeures en termes de structure, de mécanique et de manipulation. L'écran et le MCU sont désormais montés sur la même carte pour éviter les connexions fragiles entre les cartes. Attention : ce produit est un kit électronique qui doit encore être assemblé. Des connaissances en soudure sont nécessaires ! Le kit contient tous les composants de carte nécessaires. Détails Écran : écran LCD TFT couleur 2.4 pouces Résolution de l'écran : 320 x 240 Taux d'échantillonnage maximal : 1 Msps 12 bits Erreur de sensibilité : moins de 5 pour cent Tension d'entrée maximale : 50 Vpk Mode de couplage : CC, CA, masse Nombre de canaux : 1 Bande passante analogique : 0 - 200 kHz Sensibilité : 5 mV/Div - 20 V/Div Erreur de sensibilité : < 5 % Résolution : 12 bits Impédance d'entrée : 1 M ohm Base de temps : 10 µs/Div - 500 s/Div Longueur d'enregistrement : 1024 Mode de déclenchement : automatique, normal, unique Types de déclenchement : front montant/descendant Position de déclenchement : 1/2 de la taille du tampon fixe 9 V CC (8 - 10 V acceptables) Courant d'alimentation : 120 mA @ 9 V Dimensions : 115 mm x 75 mm x 22 mm Poids : 100 grammes (hors câbles et alimentation) Contenu de la livraison 1x kit 1x notice (en anglais, bien illustrée)

Carte d'entraînement à la soudure Cette carte d'entraînement est idéale pour s'exercer à la soudure. Ce kit se compose d'une carte imprimée étiquetée avec de nombreuses pièces à monter. Une fois terminée, la carte peut être testée via 8 boutons et un bouton de réinitialisation pour vérifier son fonctionnement. Conseil : Pour que la carte fonctionne correctement à la fin, les deux cavaliers doivent être pontés. Veuillez noter que des connaissances de base en soudure et en électronique sont nécessaires pour assembler ce kit avec succès. Détails Carte d'entraînement à la soudure Puce : CD4511 S01-S08 pour répondre, S09 pour réinitialiser Tension d'alimentation : 5V Contenu de la livraison 1x Kit : carte d'entraînement à la soudure

Kit pour un générateur de signaux permettant de générer des ondes sinusoïdales, triangulaires et carrées. Le module est alimenté via une prise DC de 9-12V et peut également fonctionner avec une pile de 9V. Attention : il s'agit d'un kit électronique à monter vous-même. Des compétences en soudure sont nécessaires ! Le kit contient tous les composants de carte nécessaires. Détails Alimentation : Entrée DC 9-12V Formes d'onde : Carrée, Sinusoïdale & Triangulaire Impédance : 600 Ohm + 10% Fréquence : 1Hz-1MHz ONDE SINUSOÏDALE Amplitude : 0-3V avec entrée DC 9V Distorsion : Moins de 1% (à 1KHz) Platitude : +0,05dB 1Hz - 100kHz ONDE CARRÉE Amplitude : 8V (sans charge) avec entrée DC 9V Temps de montée : Moins de 50ns (à 1KHz) Temps de descente : Moins de 30ns (à 1KHz) Symétrie : Moins de 5% (à 1KHz) ONDE TRIANGULAIRE Amplitude : 0-3V avec entrée DC 9V Linéarité : Moins de 1% (jusqu'à 100KHz) 10mA Taille du colis : Environ 12 * 8 * 2 cm Poids du colis : 69 g / 2,46 oz Contenu de la livraison 1x Kit : Générateur de signaux XR2206

Avec ce kit, vous pouvez construire votre propre petit oscillateur ! Il génère un signal qui est émis par une LED et un buzzer. Ce kit convient parfaitement à tous ceux qui s'intéressent à l'électronique et aux projets DIY et souhaitent construire un circuit simple mais fonctionnel. Le kit se compose d'une carte sur laquelle les composants doivent être soudés. Ceux-ci incluent un potentiomètre, des condensateurs, des résistances, un transistor, une LED et un buzzer. Une fois le circuit entièrement assemblé, il peut être activé en le connectant à une source d'alimentation (généralement une pile). Le potentiomètre permet de régler la vitesse de l'oscillateur en modifiant la valeur de la résistance qui contrôle le transistor. Le condensateur aide à stabiliser le circuit et à contrôler la fréquence de l'oscillateur. En tournant le potentiomètre, vous pouvez ajuster la vitesse de l'oscillateur, ce qui entraîne un clignotement plus rapide ou plus lent de la LED et un son plus aigu ou plus grave du buzzer. La LED et le buzzer sont connectés de manière à émettre le signal de l'oscillateur, la LED clignotant et le buzzer émettant un son. En positionnant le cavaliers S1, le buzzer peut être activé ou désactivé. Attention : Veuillez noter que des connaissances de base en soudure et en électronique sont nécessaires pour assembler ce kit avec succès. Ce produit est un kit électronique qui doit encore être assemblé. Le kit contient tous les composants de carte nécessaires. Détails Tension d'alimentation : DC 5V Dimensions : 62x40 mm Contenu de la livraison 1x kit : Mini Oscillateur Notice à télécharger
