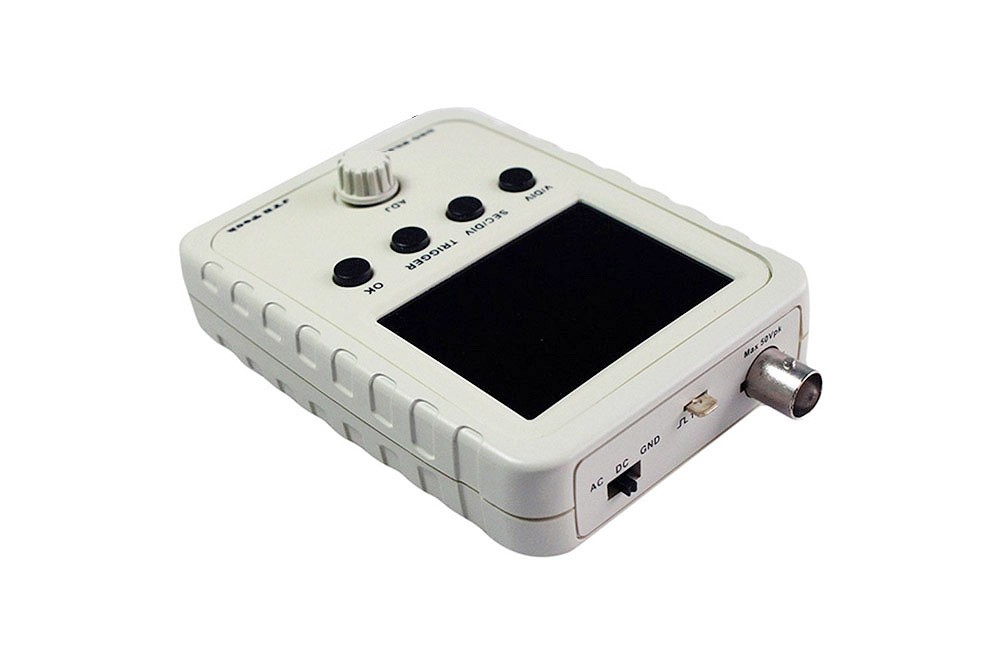

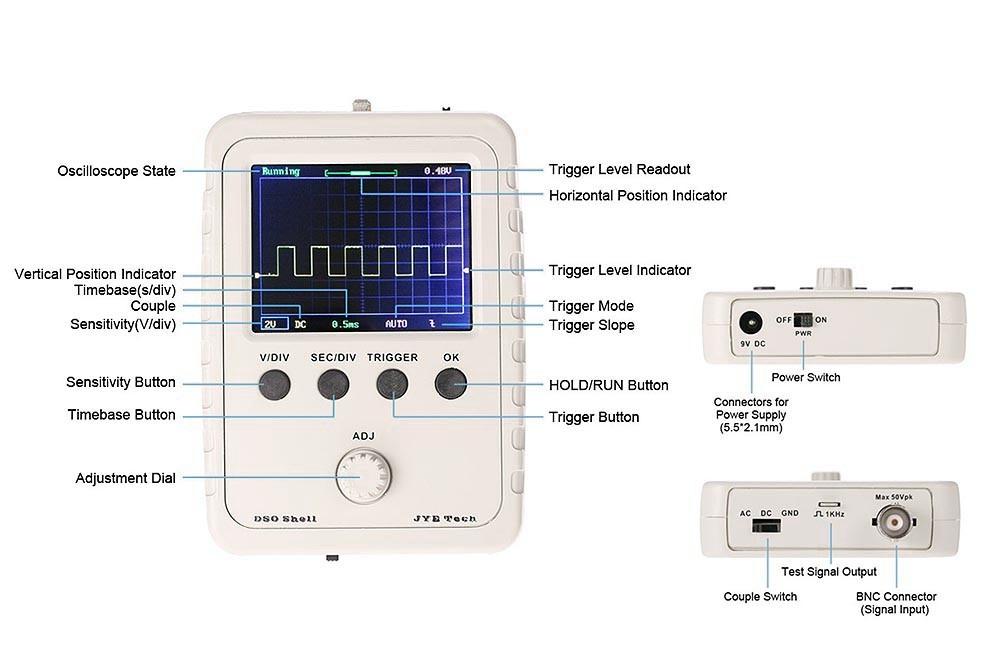

Kit oscilloscope numérique DSO150 2.4" TFT (CMS présoudés)

Avec ce kit, vous pouvez construire votre propre petit oscillateur ! Il génère un signal qui est émis par une LED et un buzzer. Ce kit convient parfaitement à tous ceux qui s'intéressent à l'électronique et aux projets DIY et souhaitent construire un circuit simple mais fonctionnel. Le kit se compose d'une carte sur laquelle les composants doivent être soudés. Ceux-ci incluent un potentiomètre, des condensateurs, des résistances, un transistor, une LED et un buzzer. Une fois le circuit entièrement assemblé, il peut être activé en le connectant à une source d'alimentation (généralement une pile). Le potentiomètre permet de régler la vitesse de l'oscillateur en modifiant la valeur de la résistance qui contrôle le transistor. Le condensateur aide à stabiliser le circuit et à contrôler la fréquence de l'oscillateur. En tournant le potentiomètre, vous pouvez ajuster la vitesse de l'oscillateur, ce qui entraîne un clignotement plus rapide ou plus lent de la LED et un son plus aigu ou plus grave du buzzer. La LED et le buzzer sont connectés de manière à émettre le signal de l'oscillateur, la LED clignotant et le buzzer émettant un son. En positionnant le cavaliers S1, le buzzer peut être activé ou désactivé. Attention : Veuillez noter que des connaissances de base en soudure et en électronique sont nécessaires pour assembler ce kit avec succès. Ce produit est un kit électronique qui doit encore être assemblé. Le kit contient tous les composants de carte nécessaires. Détails Tension d'alimentation : DC 5V Dimensions : 62x40 mm Contenu de la livraison 1x kit : Mini Oscillateur Notice à télécharger

Oscilloscope numérique DSO138 monté avec écran TFT 2,4" L'oscilloscope repose sur le processeur ARM Cortex-M3 STM32F103C8 et dispose d'un écran bien lisible. Détails Taux d'échantillonnage en temps réel maximal : 1Msps Précision : 12 bits Roues crantées : 11 types (un de chaque) Profondeur du tampon d'échantillonnage : 1024 octets Bande passante analogique : 0-200 kHz Sensibilité verticale : 10 mV/div - 5 V/div (progression 1-2-5) Base de temps horizontale : 10 µs/div - 50 s/div (mode progressif 1-2-5) Impédance d'entrée : 1 MΩ Tension d'entrée max. : 50 Vpp (sonde 1:1), 400 Vpp (sonde 10:1) Modes de couplage : CC/CA/Masse Tension d'alimentation : CC 9 V Taille de la carte : 117 * 76 mm / 4,6 * 3 pouces Taille de l'écran : 52 * 40 mm / 2 * 1,57 pouces Contenu de la livraison Oscilloscope monté Sonde de test Notice en anglais

Avec ce module pratique, vous pouvez déterminer les caractéristiques de divers composants électroniques. Vous êtes assisté par un écran LCD qui affiche les instructions et les valeurs détectées. Il est ainsi possible de mesurer des transistors (détection automatique des transistors PNP et NPN), des diodes de protection Vth-, des valeurs G cap, des diodes, des thyristors, des résistances (potentiomètres), des condensateurs et des condensateurs électrolytiques. Le kit est simple et rapide à monter et est alimenté par une pile 9V. Il est également possible d'assurer l'alimentation via un adaptateur secteur. Détails Plages de mesure : Résistance : 0,5 Ohm à 50 Ohm Capacité : 30 pF à 100 mF Inductance : 0,01 mH à 10 H Tension d'alimentation : peut utiliser une pile 6FF22 9V ou DC 5,5V à 12V via prise DC Contrôleur : ATmega328 (déjà programmé) Consommation électrique : (pile 9V) actif : 15 mA, veille : 20 nA Contenu de la livraison 1x kit incluant l'écran, SANS pile, tel qu'illustré

Kit pour un oscilloscope numérique DSO138 avec écran TFT 2,4 " Avec ce kit DIY de 75 pièces, vous pouvez assembler votre propre oscilloscope. L'oscilloscope est basé sur le processeur ARM Cortex-M3 STM32F103C8 et possède un écran bien lisible. Détails Taux d'échantillonnage en temps réel maximal : 1Msps Précision : 12 bits Couronnes dentées : 11 types (une de chaque) Profondeur du tampon d'échantillonnage : 1024 octets Bande passante analogique : 0-200 kHz Sensibilité verticale : 10 mV/div - 5 V/div (progression 1-2-5) Base de temps horizontale : 10 µs/div - 50 s/div (mode progressif 1-2-5) Impédance d'entrée : 1 MΩ Tension d'entrée max. : 50 Vpp (sonde 1:1), 400 Vpp (sonde 10:1) Types de couplage : CC/CA/Masse Tension d'alimentation : CC 9 V Taille de la carte : 117 * 76 mm / 4,6 * 3 pouces Taille de l'écran : 52 * 40 mm / 2 * 1,57 pouces Contenu de la livraison 75 pièces comme illustré Tête de test (sonde) Notice en anglais

Le module générateur de signaux AD9833 DDS est un module précis et polyvalent pour générer des signaux sinusoïdaux, triangulaires et rectangulaires. Il est basé sur la puce AD9833 d'Analog Devices, un composant de synthèse numérique directe (DDS) utilisé pour les générateurs de signaux, les équipements de test et d'autres applications. Ce module offre une haute résolution et une grande stabilité, et peut générer des signaux dans une plage de fréquences allant de 0 à 12,5 MHz, ce qui le rend idéal pour les applications en métrologie, en radio et en communication. Ce module AD9833 convient parfaitement aux ingénieurs, techniciens et amateurs qui ont besoin d'un générateur de signaux flexible et performant pour tester des circuits électroniques ou développer des systèmes de communication. Sa taille compacte et sa commande simple en font le choix idéal pour divers projets. Détails Tension de fonctionnement : 2,3 V - 5,5 V Plage de température de fonctionnement : -40 °C à +105 °C Cristal intégré : cristal actif 25 MHz avec une précision de 50 ppm, pas de 0,1 Hz Amplificateur : amplificateur haute vitesse 300 MHz intégré, incluant un filtre passe-bas Canaux : sortie de signal à deux canaux Une sortie de signal originale Une sortie de signal amplifiée (5 fois), impédance de sortie 50 Ohm Interface de carte : compatible avec les cartes universelles (pas de 2,54 mm), facile à souder Microcontrôleurs supportés : STM32, STM8, STC et autres microcontrôleurs courants Dimensions : env. 24 mm x 20 mm Matériau : métal & plastique Contenu de la livraison 1x module générateur de signaux AD9833

Générateur de signal PWM 1Hz-150 Khz avec écran LCD lisible affichant la fréquence et le rapport cyclique. La sortie PWM peut être réglée simplement et séparément. Le module prend également en charge la communication série. Idéal pour expérimenter et développer des applications avec microcontrôleurs et moteurs pas à pas. La fréquence est divisée en quatre plages, avec commutation automatique : 1. 000 (sans point décimal) : l'unité la plus petite est 1Hz, plage de valeurs de 1Hz à 999Hz ; 2. 0.00 (point décimal aux centièmes) : l'unité la plus petite est 0,01 kHz, plage de 1,00 kHz à 9,99 kHz ; 3. 00.0 (point décimal aux dixièmes) : l'unité la plus petite est 0,1 kHz ; plage de valeurs de 10,0 kHz à 99,9 kHz ; 4. 0.0.0 (point décimal aux dixièmes et centièmes) : l'unité la plus petite est 1 kHz ; plage de valeurs de 1 kHz à 150 kHz. Par exemple, l'affichage de la fréquence : 100 indique une sortie PWM avec une impulsion de 100 Hz ;                                   1.01 indique une sortie PWM avec une impulsion de 1,01 kHz ;                                   54.1 indique que la sortie PWM a une impulsion de 54,1 kHz ;                                   1.2.4 indique que la sortie PWM est une impulsion de 124 kHz. Détails Plage de rapport cyclique : 0 ~ 100 % ; Tous les paramètres réglés sont sauvegardés à l'arrêt. Tension de fonctionnement : 3,3 ~ 30 V ; Plage de fréquence : 1 Hz ~ 150 kHz ; Précision de la fréquence : la précision dans chaque plage est d'environ 2 % ; Capacité de charge du signal : le courant de sortie peut être d'environ 5 ~ 30 mA ; Amplitude de sortie : l'amplitude PWM est égale à la tension d'alimentation ; Température ambiante : -20 ~ +70 °C. Contenu de la livraison 1x Carte générateur de signal PWM 1Hz-150 Khz

Kit pour un générateur de signaux permettant de générer des ondes sinusoïdales, triangulaires et carrées. Le module est alimenté via une prise DC de 9-12V et peut également fonctionner avec une pile de 9V. Attention : il s'agit d'un kit électronique à monter vous-même. Des compétences en soudure sont nécessaires ! Le kit contient tous les composants de carte nécessaires. Détails Alimentation : Entrée DC 9-12V Formes d'onde : Carrée, Sinusoïdale & Triangulaire Impédance : 600 Ohm + 10% Fréquence : 1Hz-1MHz ONDE SINUSOÏDALE Amplitude : 0-3V avec entrée DC 9V Distorsion : Moins de 1% (à 1KHz) Platitude : +0,05dB 1Hz - 100kHz ONDE CARRÉE Amplitude : 8V (sans charge) avec entrée DC 9V Temps de montée : Moins de 50ns (à 1KHz) Temps de descente : Moins de 30ns (à 1KHz) Symétrie : Moins de 5% (à 1KHz) ONDE TRIANGULAIRE Amplitude : 0-3V avec entrée DC 9V Linéarité : Moins de 1% (jusqu'à 100KHz) 10mA Taille du colis : Environ 12 * 8 * 2 cm Poids du colis : 69 g / 2,46 oz Contenu de la livraison 1x Kit : Générateur de signaux XR2206
