| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
3,05 €
|
| Jusqu'à 9 |
2,79 €
-8,52 %
|
| Jusqu'à 19 |
2,75 €
-9,84 %
|
| A partir de 20 |
2,69 €
-11,80 %
|
Disponible immédiatement

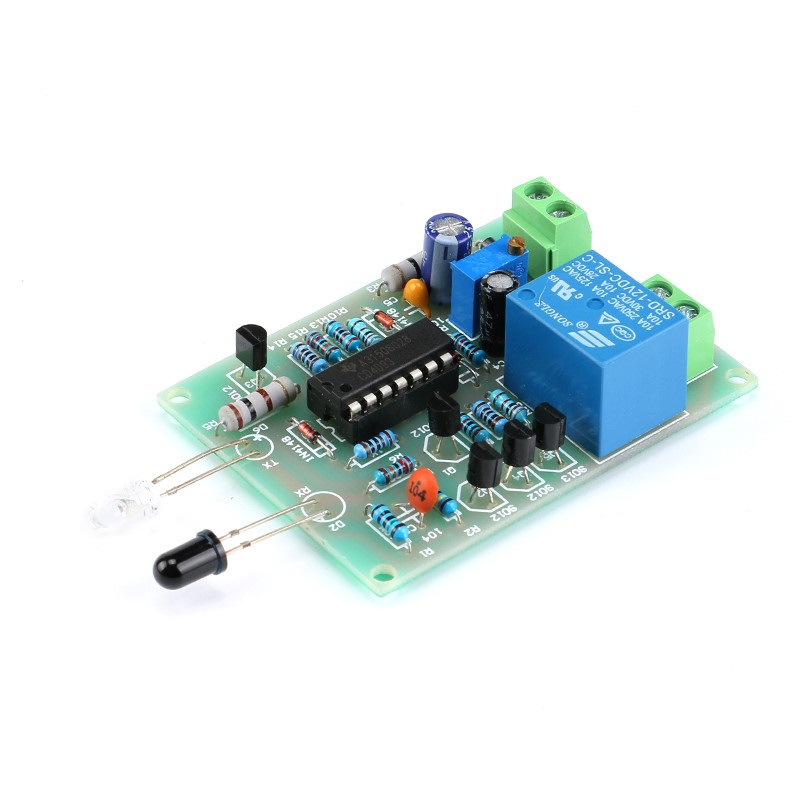

Kit pour une commande de relais avec capteur de proximité infrarouge
Le capteur infrarouge détecte si le signal infrarouge est réfléchi par un obstacle et fait commuter le relais. Un exemple d'application typique est un sèche-mains automatique.
Vous pouvez commuter un appareil jusqu'à 250V 10A via le relais.

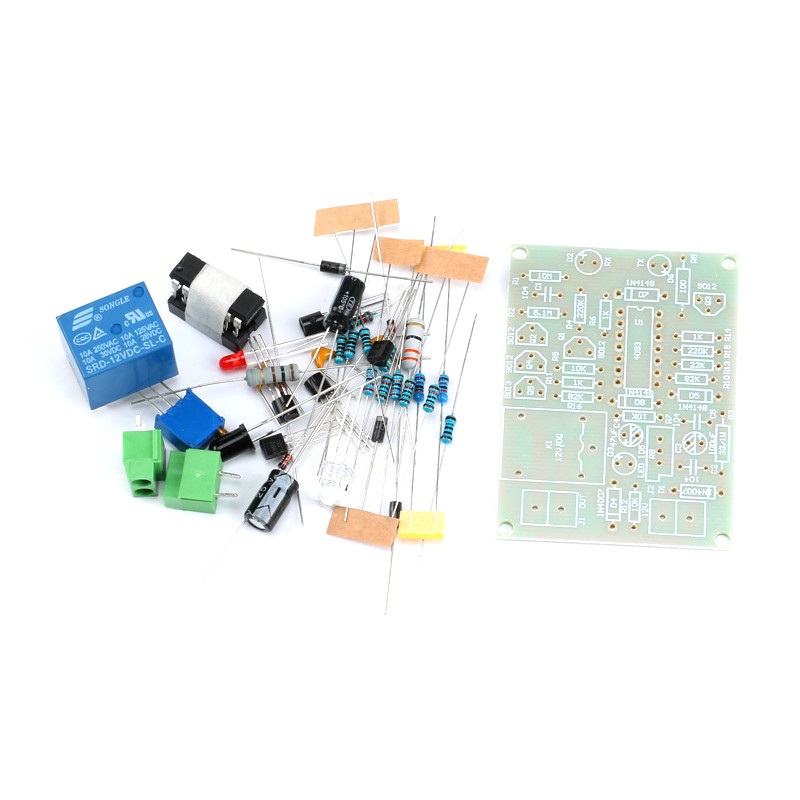

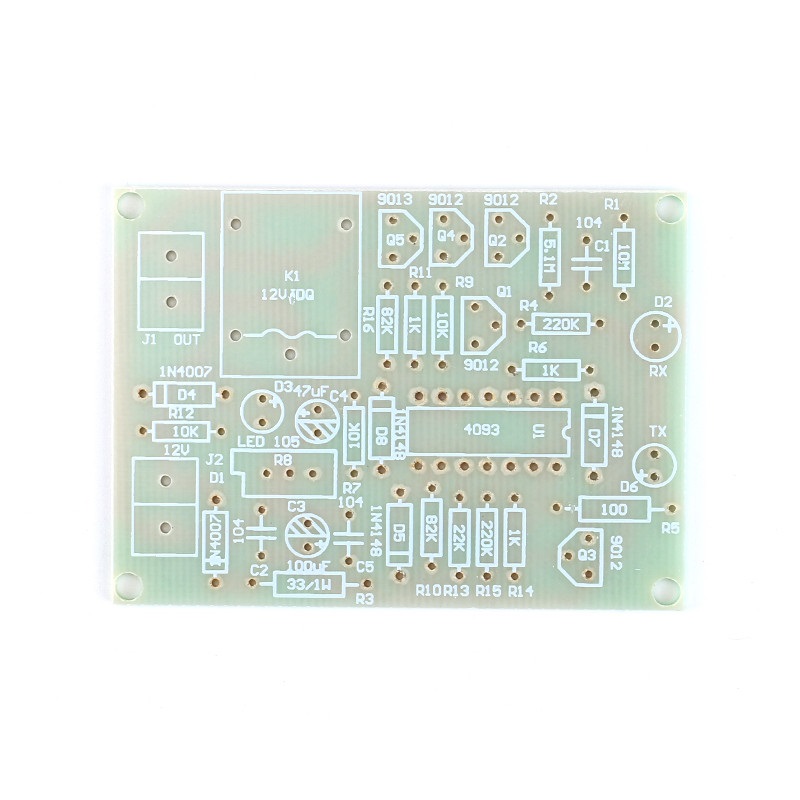

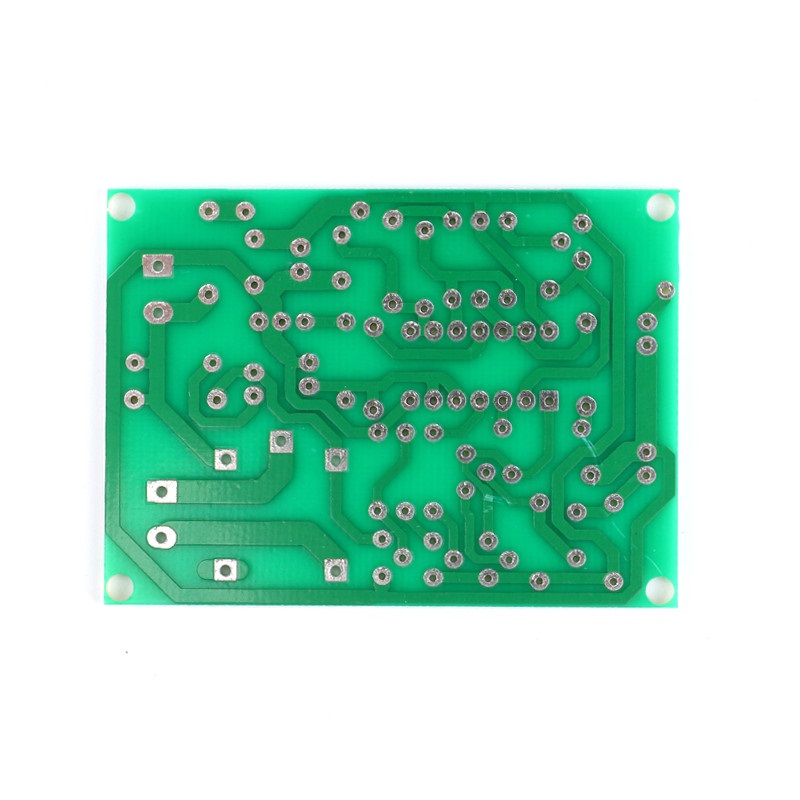

Le kit se compose de pièces individuelles qui doivent être soudées sur une carte imprimée étiquetée.
Attention : ce produit est un kit électronique qui doit encore être assemblé. Des connaissances en soudure sont nécessaires ! Le kit contient tous les composants de carte nécessaires.
Détails
- Tension d'alimentation : 12V
- Courant de repos : 28 mA
- Courant d'appel : 70 mA
- Taille de la carte : 63 x 45 mm
- Distance du capteur : 15 cm
- Relais : 10A 250V
- Retard : 0-30 secondes réglable
Contenu de la livraison
- 1x Kit : relais avec capteur de proximité infrarouge
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Alimentation: | Bornes à vis |
|---|---|
| Niveau de difficulté: | Facile |
| Tension: | DC 12V |
| Type de montage: | Montage traversante (THT), THT |
| Type de produit: | Kit électronique |
S'inscrire
1 - 10 de 20 Évaluations
13 avril 2026 16:48
Absolument recommandé.
On ne doit bien sûr pas s’attendre à des miracles, mais le kit est relativement simple à souder et fonctionne comme prévu. J’ai également dû faire quelques essais avant de trouver la position optimale des diodes IR. J’utilise cette barrière lumineuse sur mon réseau ferroviaire miniature et elle est parfaite pour cela. Il serait intéressant d’avoir un kit similaire, mais en version barrière lumineuse unidirectionnelle. Le principe de réflexion, par exemple, ne fonctionne pas avec des objets noirs mats. Ceux-ci ne sont pas détectés.
Texte original
absolut empfehlenswert.
Man darf natürlich keine Wunder erwarten, aber der Bausatz ist relativ einfach zu löten und funktioniert wie er soll. Auch ich habe etwas herumprobieren müssen, bis ich die optimale Position der IR Dioden herausgefunden hatte. Ich setze die Lichtschranke auf der Modellbahn ein und dafür ist sie optimal. Interessant wäre noch ein ähnlicher Bausatz jedoch als Einweg Lichtschranke. Das Reflexionsprinzip funktioniert z. B. nicht bei mattschwarzen Körpern. Diese werden nicht erkannt.
8 février 2026 16:04
Très bien, mais avec quelques limitations
Le kit est complet, fonctionne bien et est abordable. Cependant, attention, la polarité de la tension d'alimentation n'est pas indiquée sur la carte. De plus, le circuit n'est pas protégé contre l'inversion de polarité. Si la connexion est incorrecte, au moins le transistor Q5 (T9013H) sera détruit. En outre, l'ensemble IR est très sensible. Cela peut cependant être largement résolu. Il suffit de glisser un morceau de gaine thermorétractable noire sur les deux diodes.
Texte original
Sehr gut, aber mit kleinen Einschränkungen
Der Bausatz ist vollständig, funktioniert gut und ist preiswert. Doch Vorsicht, die Polarität der Versorgungsspannung ist auf der Plantine nicht vermerkt. Zudem ist die Schaltung nicht verpolgeschützt. Falsch angeschlossen zuerschießt es mind. Transisitor Q5 (T9013H). Zudem ist der IR-Satz sehr sensibel. Das lässt sich aber weitgehend beheben. Einfach über beide Dioden ein Stück schwarzen Schrumpfschlauch übergezogen.
18 juillet 2024 13:04
Livraison rapide, tout est parfait, merci
Livraison rapide, tout est parfait, merci
Texte original
Schnelle Kieferun alles bestens danke
Schnelle Kieferun alles bestens danke
2 juillet 2024 13:01
Bonne qualité, livraison rapide, très bon dans l'ensemble, à renouveler
Bon prix, fonctionne parfaitement.
Texte original
Gute Qualität, schnelle Lieferung, alles in allem sehr gut, immer wieder
Guter Preiß, funktioniert einwandfrei.
20 juin 2024 19:59
Excellent, imbattable au niveau du prix
À recommander. Fonctionnement parfait.
Texte original
Top, vom Preis her unschlagbar
Sehr zu empfehlen Funktion einwandfrei.
29 mars 2024 18:02
Tout est parfait
...
Texte original
Alles prima
...
20 novembre 2023 10:22
Fonctionne
Si vous ne soudez pas soigneusement, des problèmes peuvent survenir. J'ai ensuite repris toutes les soudures et connecté le module à une tension continue lissée. Ensuite, cela a fonctionné. Tourner le potentiomètre de réglage vers la gauche prolonge la durée de maintien du relais. J'aurais souhaité plus d'informations sur le fonctionnement dans la description.
Texte original
Funktioniert
Wenn man nicht gewissenhaft lötet, kann es zu Problemen kommen. Habe mir dann alle Lötstellen noch mal vorgenommen und das Modul an geglätteten Gleichstrom angeschlossen. Dann ging es. Das Trimmpoti nach links drehen verlängert die Haltedauer das Relais. In der Beschreibung hätte ich mir mehr Infos zur Funktionsweise gewünscht.
30 octobre 2023 19:37
Bon kit complet et tout correspond
Parfait pour mon projet
Texte original
Guter Bausatz vollständig und passt alles
Für mein Vorhaben perfekt
16 octobre 2023 13:14
Correct pour le prix, mais pas plus
Fonctionne, mais n'atteint pas les 30 cm de portée indiqués. Il se déclenche à 15 cm maximum. Au-delà, plus rien.
Texte original
Für den Preis ok, aber mehr auch nicht
Funktioniert, aber kommt nicht auf 30 cm Reichweite wie angegeben. Schaltet bei max 15 cm. Danach geht nix mehr
6 octobre 2023 16:56
Très bien !
Assemblé rapidement et fonctionne de manière fiable. Je l'ai utilisé comme capteur pour ma porte de garage. Je suis très satisfait.
Texte original
Sehr gut!
Schnell zusammengesetzt und funktioniert zuverlässig. Habe ihn als Sensor für mein Garagentor verwendet. Bin sehr zufrieden.
Accessoires
Coupe-fil / Pince coupante pour travaux électroniques Avec ce coupe-fil pour travaux électroniques, vous disposez toujours d'un outil pratique. Grâce à sa taille compacte, il peut également être rangé idéalement dans toute trousse à outils. Ce coupe-fil est idéal pour couper du fil de cuivre, des câbles, etc. Grâce aux poignées en caoutchouc, vous bénéficiez toujours d'une bonne prise en main. Détails Longueur : env. 13 cm poignées en caoutchouc pour une meilleure prise en main Contenu de la livraison 1x Coupe-fil pour électronique
Disponible immédiatement
Kit composé de 9 pinces yourDroid de haute qualité pour loisirs, matériel d'atelier et bien plus encore Les pinces yourDroid sont fabriquées en acier inoxydable, amagnétique et résistant aux acides. Elles sont légères et ergonomiques. Idéales pour placer des composants CMS dans la technique de soudure ou l'électronique DIY. Après utilisation, les pinces ESD yourDroid peuvent être rangées en toute sécurité dans l'étui pratique pour rester toujours à portée de main ! Les modèles suivants sont inclus dans ce kit : ESD-10 ESD-11 ESD-12 ESD-13 ESD-14 ESD-15 ESD-16 ESD-17 ESD-34A Détails Format : différentes pointes Type : ESD-10,11,12,13,14,15 Contenu de la livraison 1x Kit de 9 pinces avec étui
Disponible immédiatement
Étain à souder normal 1 mm 100 g sans plomb Cet étain à souder sans plomb de haute qualité avec un diamètre de 1 mm offre une manipulation optimale pour diverses tâches de soudure. Nous recommandons cet étain à souder comme solution polyvalente pour divers travaux de soudure, que ce soit pour des kits, des cartes, des câbles épais ou fins : le diamètre de 1 mm permet une grande flexibilité – même les petits composants peuvent être soudés avec précision avec un peu d'habileté. Pour des soudures fines et précises, par exemple avec des composants CMS, nous recommandons plutôt l'étain à souder avec un diamètre de 0,5 mm. Fabriqué à partir d'un alliage de 99,3 % d'étain (Sn) et 0,7 % de cuivre (Cu) selon la spécification S-Sn99Cu1, il garantit une connexion de première classe et une excellente conductivité électrique. Avec un point de fusion d'environ 225 °C, cet étain à souder convient parfaitement aux applications nécessitant une température de fusion basse. L'épaisseur précise de 1 mm permet un dosage ciblé de l'étain à souder, ce qui est particulièrement avantageux pour les travaux de précision. L'âme de flux intégrée avec une teneur de 2,2 % garantit une meilleure mouillabilité et fluidité de l'étain à souder, ce qui conduit à des soudures propres et stables. L'étain à souder est donc parfaitement adapté pour une utilisation dans des projets électroniques, la construction de maquettes, les réparations et autres travaux de soudure précis. Détails Diamètre 1 mm S-Sn99Cu1 Point de fusion env. 225 °C 99,3 % Sn (étain) 0,7 % Cu (cuivre) 2,2 % d'âme de flux Contenu de la livraison 1 x 100 g d'étain à souder sans plomb
Actuellement non disponible
Contenu : 0.1 Kilogramm (99,50 € / 1 Kilogramm)
Station de soudage ZD-99 avec température réglable de 150 à 450 °C, fer à souder avec panne de 1,6 mm, support de fer et éponge de soudage Station de soudage économique pour les loisirs et l'atelier, facile à utiliser - idéal pour débuter en technique de soudure ! Grâce au bouton rotatif, vous pouvez régler la plage de température de 150 à 450 °C de manière continue et confortable, avec une régulation électronique. La station de soudage ZD-99 convient parfaitement pour les kits d'électronique et de robotique, la modélisation, ainsi que les travaux de bijouterie et de bricolage. Dans le domaine de l'électronique DIY, vous pouvez créer des connexions permanentes entre les composants, par exemple souder des barrettes de connecteurs, des câbles et des connecteurs, ou réparer de vieux appareils électriques. Cette station de soudage offre toutes les fonctions essentielles pour les travaux de soudure dans le domaine des loisirs ou de l'atelier et dispose d'une panne de soudage interchangeable ainsi que d'un support de fer à souder pratique avec éponge pour laisser refroidir le fer en toute sécurité. La panne peut être nettoyée rapidement et facilement avec l'éponge humide, vous permettant de travailler sans interruption. Par ailleurs, nous proposons dans notre boutique un jeu de pannes de soudage de rechange adaptées, afin que vous puissiez utiliser la panne parfaite pour chaque tâche spécifique ! Détails Tension d'alimentation : 230V (220-240V), 50 Hz Puissance du fer à souder : env. 48W Plage de température : 150-450°C Poids : env. 670 g Dimensions (LxHxP) : env. 116x90x144 mm Contenu de la livraison 1x Station de soudage ZD-99 avec support de fer et éponge de soudage 1x Fer à souder avec panne de 1,6 mm 1x 10 g d'étain à souder 2x Brosse/grattoir 1x Troisième main avec loupe pour soudage 1x Pompe à dessouder 1x Notice d'utilisation 2x Panne de soudage de rechange
Disponible immédiatement
Produits similaires

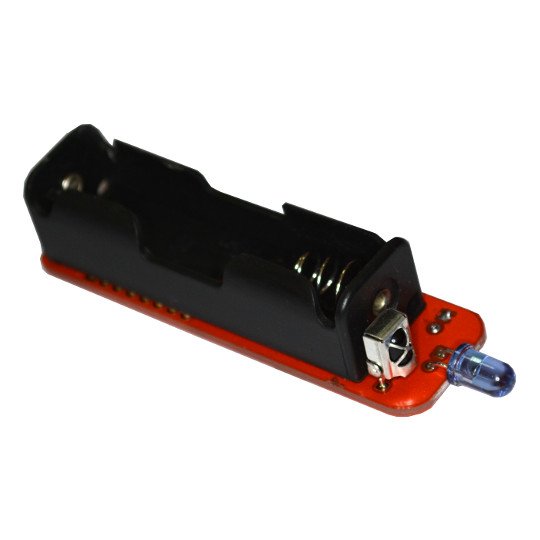

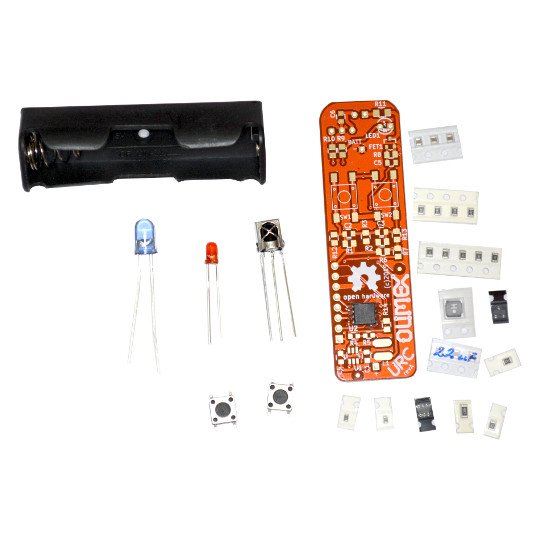

URC est un kit de télécommande universelle infrarouge. Vous pouvez cloner les commandes d'autres télécommandes avec celui-ci. Pour entrer en mode apprentissage, appuyez et maintenez les deux boutons jusqu'à ce que la LED rouge s'allume. Appuyez ensuite sur le bouton que vous souhaitez programmer. La LED rouge clignote, puis orientez le contrôleur IR et appuyez sur la fonction de la touche que vous souhaitez copier jusqu'à ce que la LED rouge s'éteigne. Faites de même avec l'autre bouton. Vous disposez maintenant d'une télécommande avec deux touches programmées. Détails Alimentation par pile 1,5V Émetteur IR Récepteur IR Microcontrôleur ATTiny85 Deux boutons Dimensions : 70 x 20 mm (2,75 x 0,79") Contenu de la livraison Livré sous forme de kit comme illustré.
Disponible immédiatement

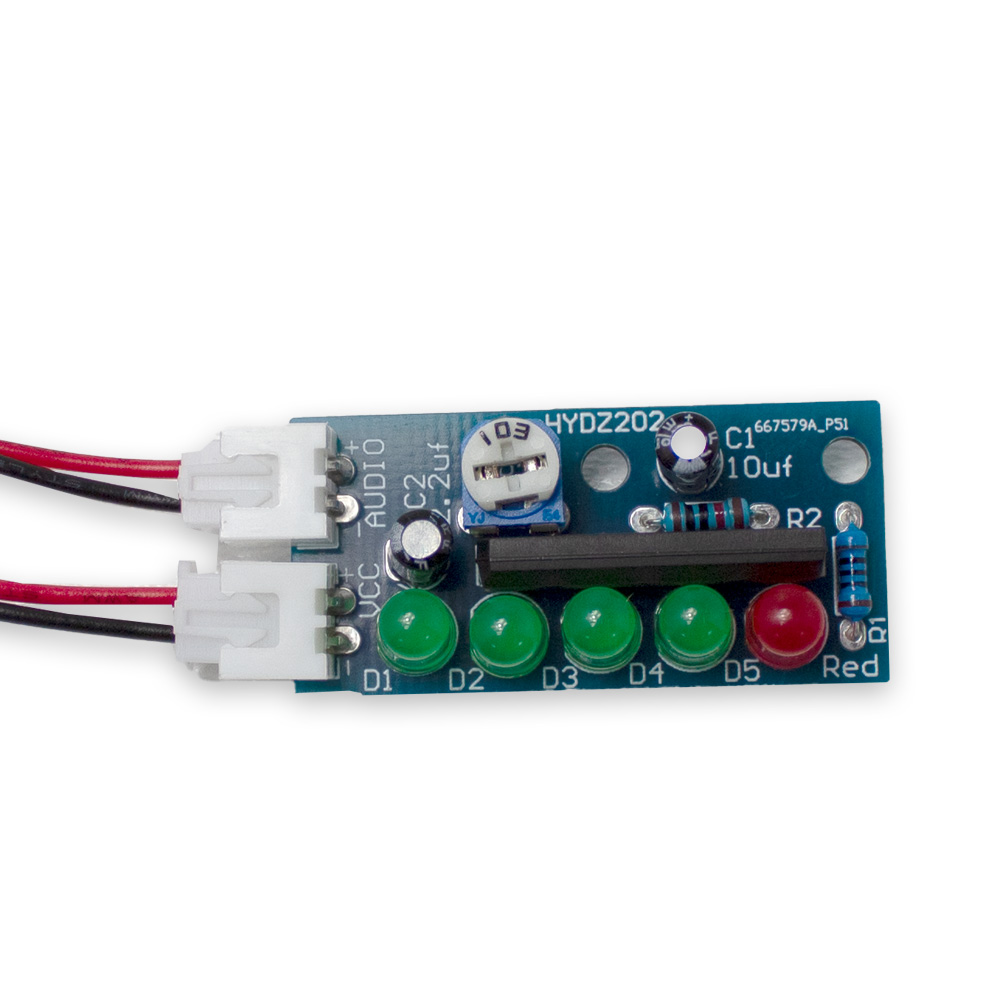

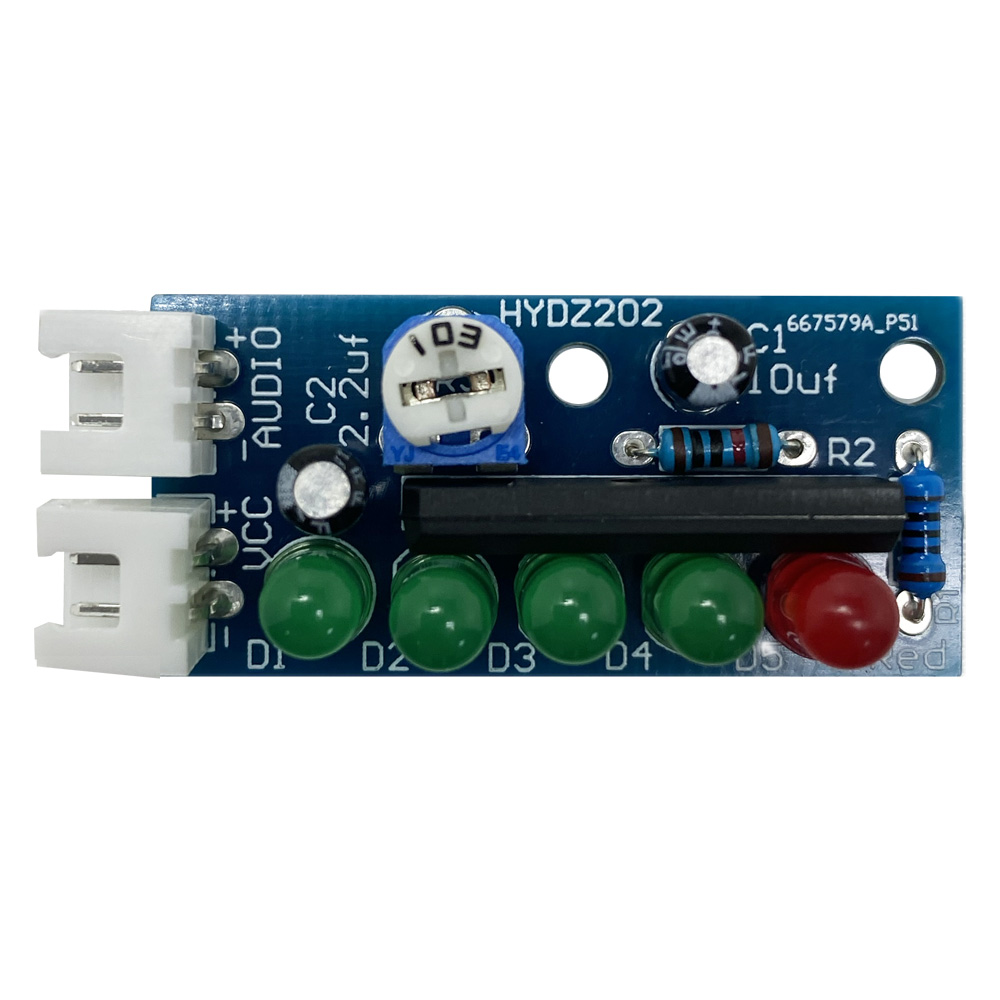

Ce kit, équipé de composants en technologie trouée (THT) pour la soudure, vous permet de créer un indicateur impressionnant à 5 LED pour les signaux audio, les tensions, les batteries et bien plus encore. Les principales caractéristiques du kit indicateur de niveau audio KA2284 : Cinq LED pour un affichage précis : Les cinq LED intégrées offrent une représentation claire et facile à comprendre du niveau audio. Du volume faible au volume élevé, les LED vous montrent exactement ce que vous entendez. Application polyvalente : Ce kit n'est pas limité à l'affichage des signaux audio. Utilisez-le également pour surveiller les tensions, l'état des batteries et d'autres signaux électriques. Niveau réglable : Grâce au potentiomètre intégré, vous pouvez ajuster le niveau à mesurer selon vos préférences. Adaptez simplement la sensibilité de l'indicateur à vos besoins. Technologie THT pour une soudure facile : Le kit utilise la technologie trouée, ce qui facilite la soudure et garantit une connexion robuste des composants. Parfait pour les bricoleurs de tous niveaux d'expérience. Montage convivial : Le guide clair sous forme de vidéo vous accompagne étape par étape dans le processus de montage. Profitez de l'assemblage et réjouissez-vous de voir votre indicateur de niveau audio fait maison en action. Attention : Il s'agit d'un kit électronique qui doit encore être assemblé. Des connaissances en soudure sont requises ! Le kit contient tous les composants de carte nécessaires. Détails Tension d'alimentation : DC 3,5V - 12V Dimensions : 19x39,5 mm Liste des pièces : 1x résistance 100 Ohm 1x résistance 10k Ohm 1x condensateur 10 µF 1x condensateur 2,2 µF 1x LED rouge 5 mm 4x LED verte 5 mm 1x potentiomètre 1x circuit intégré KA2284 1x PCB 2x connecteur femelle 2 broches 2x connecteur mâle 2 broches avec câble Contenu de la livraison 1x kit tel qu'illustré
