| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
4,04 €
4,49 €
(10.02% économisé)
|
| Jusqu'à 19 |
3,83 €
4,25 €
(9.88% économisé)
|
| A partir de 20 |
3,68 €
4,09 €
(10.02% économisé)
|
Disponible immédiatement
Petit kit DIY d'électronique pour s'entraîner à la soudure. Une fois assemblé, ce module permet de transmettre et de recevoir des signaux audio via la lumière infrarouge. L'émetteur envoie le signal modulé au récepteur, qui le reçoit, le démodule et peut le restituer à l'aide d'un haut-parleur.

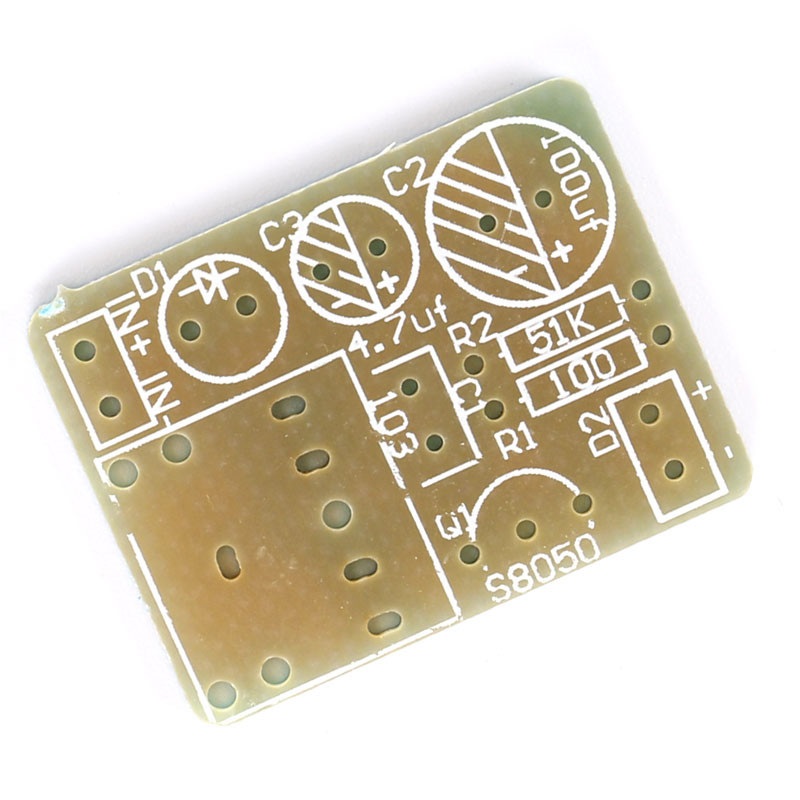

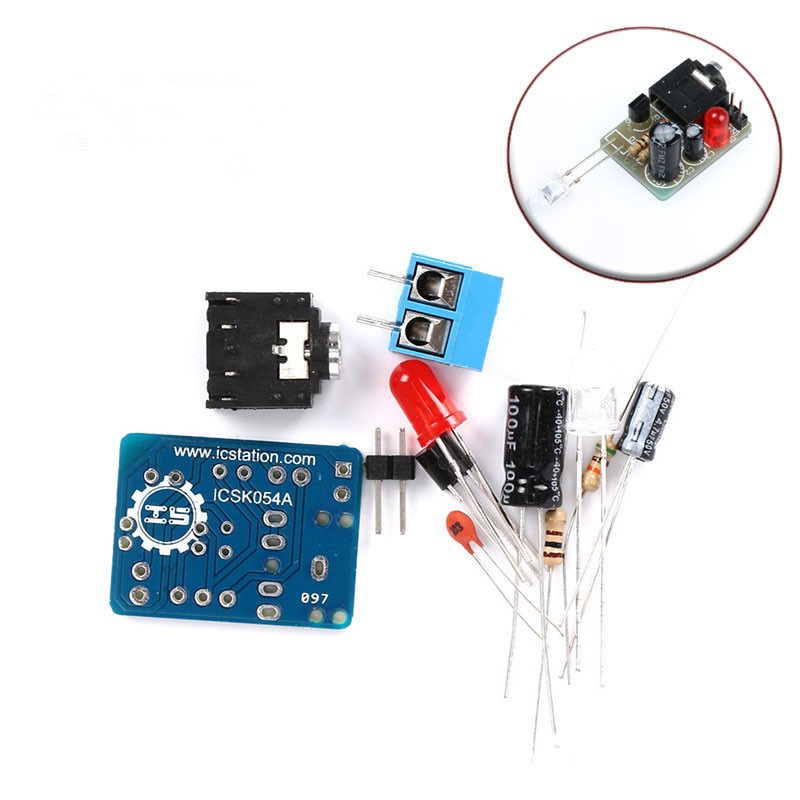

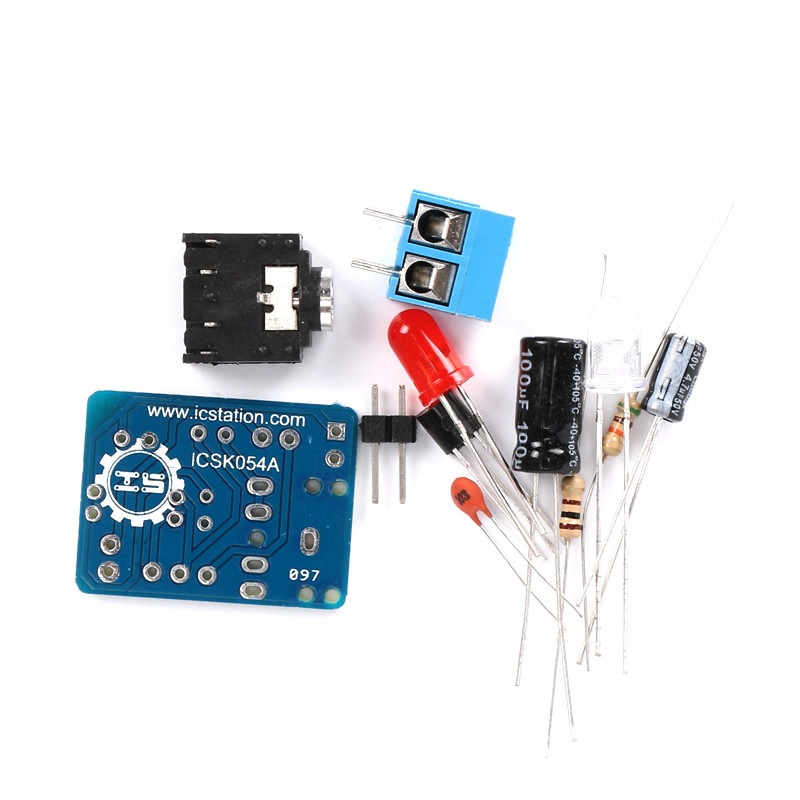

Le kit est composé de pièces individuelles qui doivent être soudées sur une carte imprimée étiquetée.
Attention : il s'agit d'un kit électronique à monter vous-même. Des compétences en soudure sont nécessaires ! Tous les composants de carte nécessaires sont inclus dans le kit.
Détails

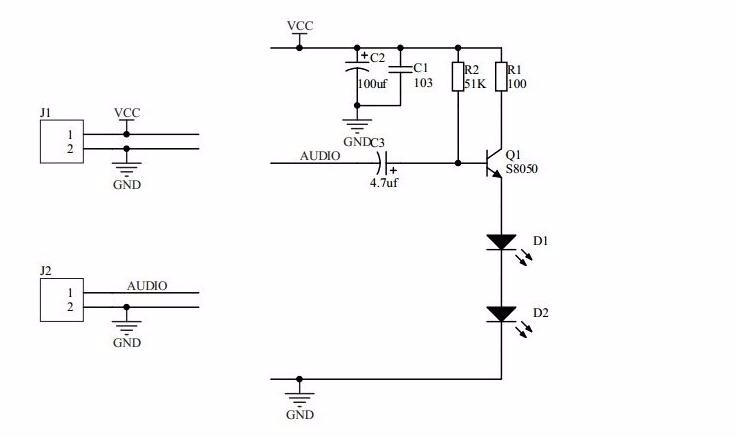

- Émetteur infrarouge
- Tension d'alimentation : 12V
- Taille de la carte : 19 x 25 mm

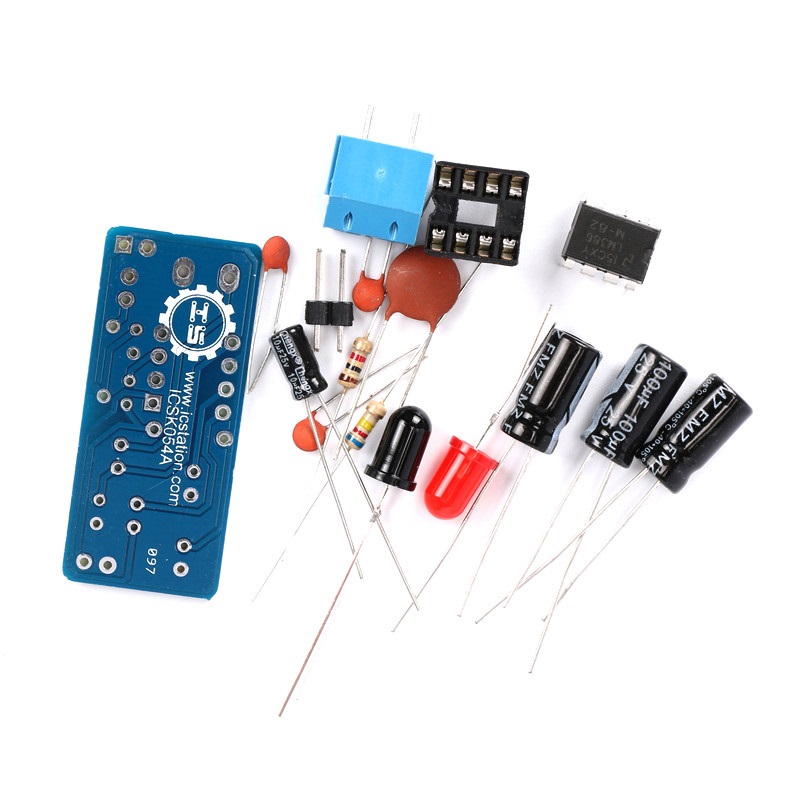

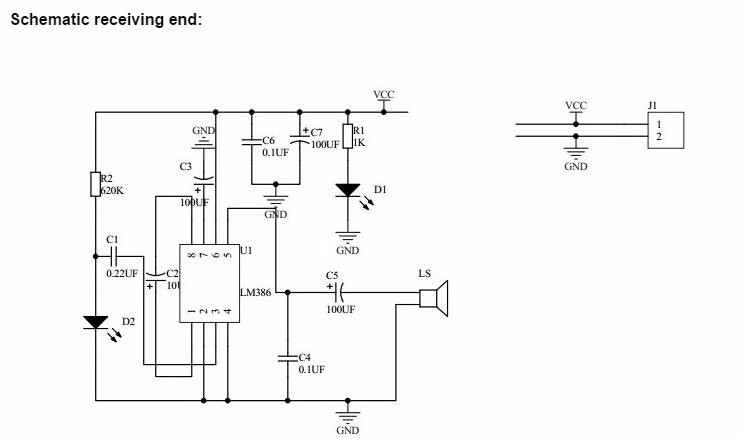

- Récepteur infrarouge
- Tension d'alimentation : 4V-12V
- Haut-parleur : 0,5W-10W
- Taille de la carte : 17 x 39 mm
Contenu de la livraison
- 1x Kit de transmission audio infrarouge à souder
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Alimentation: | 2 broches, Bornes à vis |
|---|---|
| Niveau de difficulté: | Facile |
| Tension: | DC 12V |
| Type de montage: | Montage traversante (THT), THT |
| Type de produit: | Kit électronique |
S'inscrire
2 Évaluations
19 janvier 2022 19:58
Défectueux
Au lieu d’un kit contenant un récepteur et un émetteur, la livraison contenait d’abord deux sachets avec le kit de récepteur.
Your-droid a immédiatement corrigé cela sans formalités et m’a envoyé un nouveau kit contenant cette fois deux sachets différents : un récepteur et un kit d’émetteur.
Cependant, la diode de réception IR importante manquait dans le kit de récepteur. Il s’est ensuite avéré que cette pièce manquait également dans les kits de la première livraison.
Je dois donc récupérer cette pièce manquante dans d’autres stocks, mais je ne peux évaluer le kit de your-droid que comme « Défectueux ».
Finalement, les kits se composent de la carte de base ICSK054A de icstation.com et de divers composants standard que chaque vendeur assemble probablement lui-même.

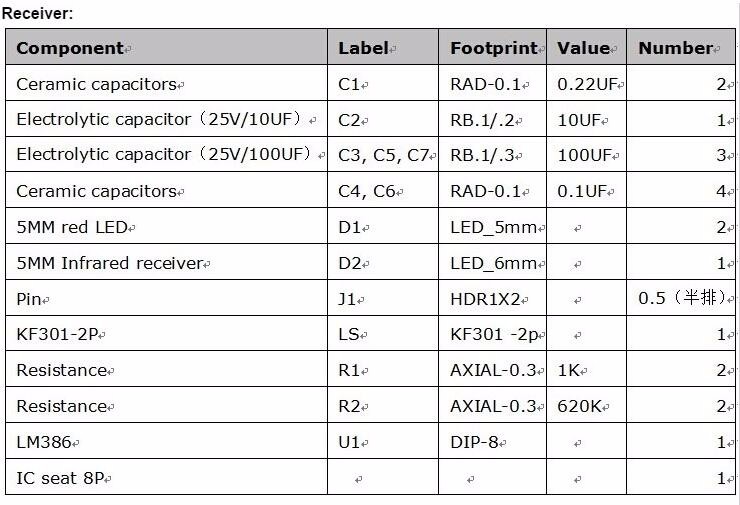

Le guide de montage avec la liste des pièces doit être téléchargé sur Internet. Pour le récepteur, un support de CI y est encore répertorié, alors qu’il n’y a même pas de place pour celui-ci.
Texte original
Mangelhaft
Anstelle einem Set aus Empfänger und Sender enthielt die Lieferung erst einmal zwei Beutel mit dem Empfängerbausatz.
Roboter-Bausatz hat das sofort unbürokratisch korregiert und mir nochmals ein Set geschickt, das nun zwei unterschiedliche Beutel enthielt. Einen Empfänger und einen Sender-Bausatz.
Beim Empfänger-Bausatz fehlte allerdings die wichtige IR-Empfangsdiode. Nun stellte sich auch heraus, dass diese auch in den Bausätzen der ersten Lieferung ebenfalls nicht enthalten war.
Das fehlende Bauteil schlachte ich nun aus anderen Beständen aus aber den Bausatz von your-droid kann ich damit nur noch mit "Mangelhaft" bewerten.
Letztendlich bestehen die Bausätze aus der Grundplatine ICSK054A von icstation.com und aus diversen Standardbauteilen, die wohl jeder Verkäufer selbst zusammenstellt.
Die Aufbauanleitung samt Stückliste muss aus dem Internet heruntergeladen werden. Beim Receiver ist darin noch ein IC-Sockel mit aufgelistet, der gar keinen Platz hat.
17 février 2021 17:34
Bon prix, livraison rapide. Dommage, le mode d'emploi et la description n'ont été trouvés que sur Internet. Une indication ou une feuille de papier n'aurait pas été superflue.
...
Texte original
Guter Preis, schnelle Lieferung. Leider Aufbauanleitung, Beschreibung erst im Internet gefunden. Ein Hinweis bzw. ein Blatt Papier wär nicht schlecht.
...
