| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
1,39 €
|
| Jusqu'à 19 |
1,19 €
-14,39 %
|
| A partir de 20 |
1,15 €
-17,27 %
|
Disponible immédiatement

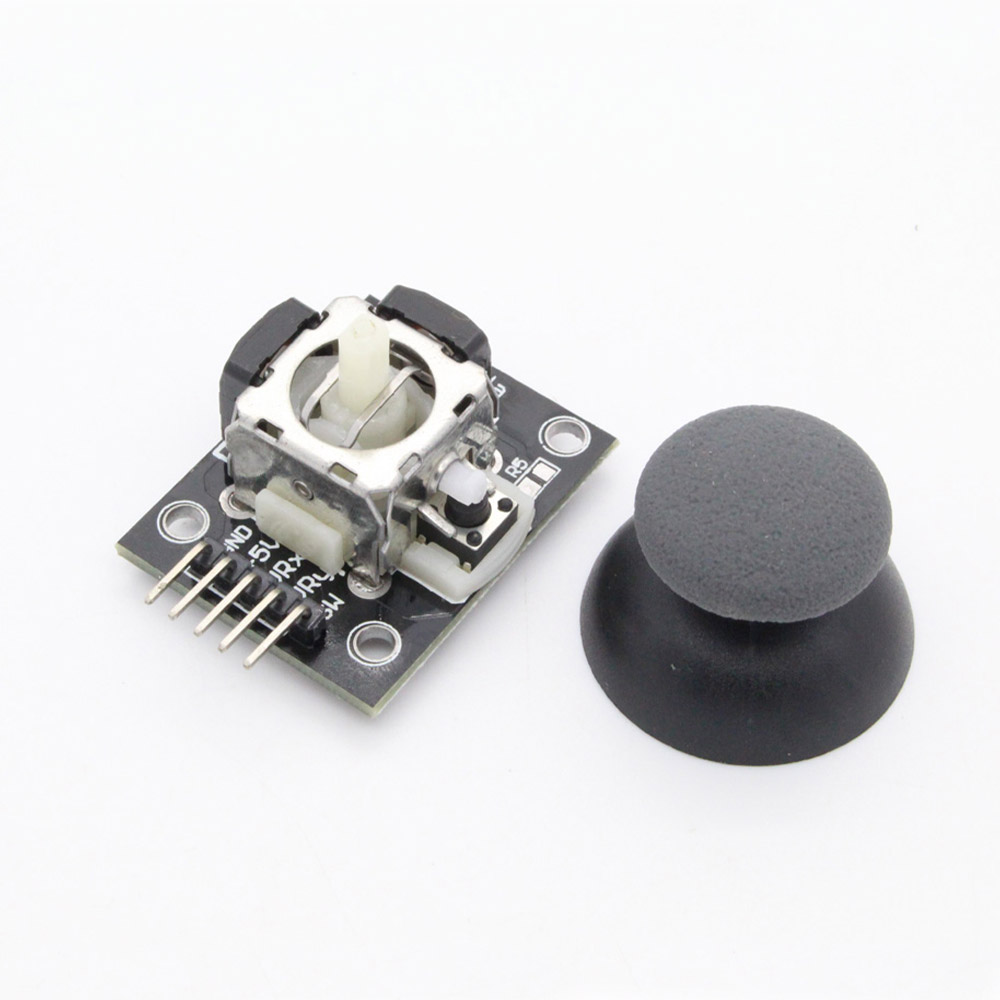

Module Joystick analogique avec deux axes (X/Y) et bouton
Avec ce module Joystick, vous placez vos projets sous contrôle analogique ! Ce module Joystick est parfait pour un contrôle à 2 axes, comme celui souvent utilisé dans les kits robotiques. Le module convient également parfaitement comme méthode d'entrée pour des bras robotisés, des jeux et des menus.
Ce module Joystick possède 5 broches : GND, 5V, VRx, VRy et SW. L'étiquetage peut varier selon le lot, mais l'affectation et la fonction restent les mêmes. Le Joystick fonctionne de manière analogique et fournit des valeurs plus précises que les Joysticks numériques. Il dispose d'un bouton intégré qui peut être activé en appuyant. Cela permet par exemple de programmer des fonctions de basculement (Toggle) ou de sélection (Select).
Fonctionnement du module Joystick analogique
Le module possède un potentiomètre pour chaque axe X et Y. Selon l'inclinaison du Joystick, une tension analogique différente est émise. Vous pouvez lire cette tension de sortie à l'aide d'un microcontrôleur comme Arduino ou Raspberry Pi pour obtenir une position précise.
Détails
- Tension de fonctionnement : 5V
- 2 axes X, Y
- Similaire à celui intégré dans la manette PS2
- 5 broches : VCC, GND, X, Y et Button
- Pas de grille : 2,54 mm
- Sortie à 2,5 V en position centrale sur les broches X et Y avec une alimentation de 5 V
- Dimensions de la carte : env. 38,40 x 27,60 mm (sans connecteurs)
Contenu de la livraison
- 1 x Module Joystick, prêt à être connecté
- 1 x capuchon de Joystick en caoutchouc
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Compatible avec: | Arduino, Raspberry Pi |
|---|---|
| Type de produit: | Module d'extension |
S'inscrire
3 Évaluations
24 avril 2024 15:14
Tout est parfait !!
...
Texte original
Alles bestens !!
...
6 octobre 2023 14:33
Fonctionne, mais seulement avec un décalage
J'ai commandé 4 joysticks, tous fonctionnent et sont bien fabriqués. Cependant, la position centrale lors de la lecture par le microcontrôleur n'est pas le centre du potentiomètre. Ici, il y a un décalage d'environ 15 %.
Texte original
Funktinieren, aber nur mit offset
Habe 4 Joysticks bestellt, alle funktionieren und sind gut verarbeitet. Allerdings ist die Mittelstellung beim einlesen am Mikrocontroller nicht die Mitte vom Poti. Hier ist ein Offset von ca. 15%
24 mars 2019 20:57
Bon produit, bon prix, livraison rapide
...
Texte original
Gute Ware, guter Preis, schnelle Lieferung
...
